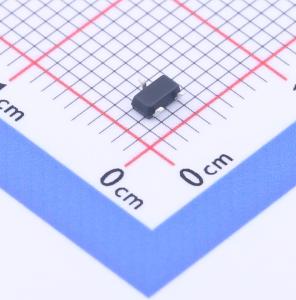

温馨提醒：图片仅供参考，商品以实物为准
AO3401
P沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- YFW(佑风微)
- 商品型号
- AO3401
- 商品编号
- C2977510
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 120mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.4nC@4.5V | |
| 输入电容(Ciss) | 954pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF |
商品特性
- 16V / -4A
- 当VGS = -4.5V时，RDS(ON) = 28 mΩ（典型值）
- 当VGS = -2.5V时，RDS(ON) = 35 mΩ（典型值）
- 低导通电阻
- 静电放电保护
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 负载开关
- 电源管理
- 电池保护
