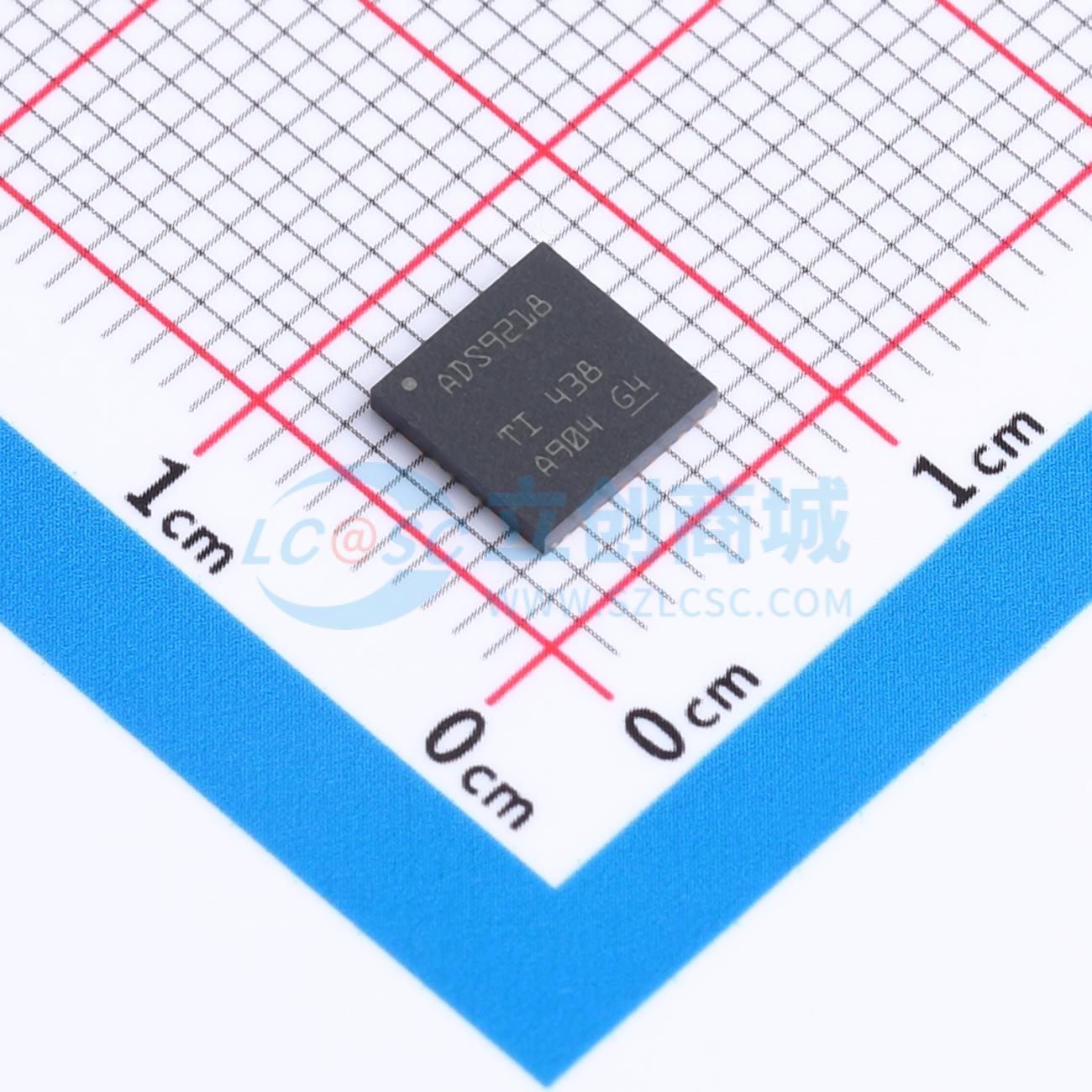

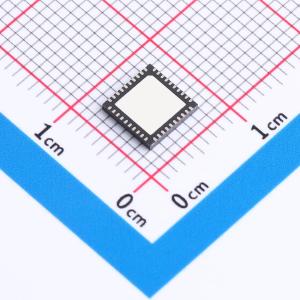

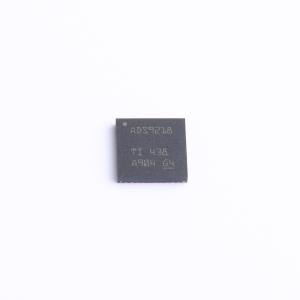

温馨提醒：图片仅供参考，商品以实物为准

ADS9218RHAR

双路、同步采样、18位、20MSPS SAR ADC，带全差分ADC输入驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一个带有集成驱动器的18位、高速、双通道、同步采样的模数转换器（ADC）系列，适用于ADC输入。集成的ADC驱动器可简化信号链，降低精密应用的功耗，并支持超出1MHz的高频信号。集成式ADC基准缓冲器无需外部去耦电容器，优化后适用于宽带宽应用。使用串行LVDS(SLVDS)数据接口，可实现高速数字通信，同时更大限度地降低数字开关噪声。可以使用每个ADC通道的单独SLVDS输出或两个ADC通道的一个SLVDS输出来读取双通道ADC数据。
品牌名称: TI(德州仪器)
商品型号: ADS9218RHAR
商品编号: C32150247
商品封装: VQFN-40(6x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	信噪比	104.5dB
	基准电压源	内置；外置
	可变增益	不支持
	ADC架构	SAR
	功能特性	同步触发；双极性输入；多芯片同步；内置温度传感器

商品概述

ADS921x 是一个带有集成驱动器的 18 位、高速、双通道、同步采样的模数转换器 (ADC) 系列，适用于 ADC 输入。集成的 ADC 驱动器可简化信号链，降低精密应用的功耗，并支持超出 1MHz 的高频信号。集成式 ADC 基准缓冲器无需外部去耦电容器，优化后适用于宽带宽应用。ADS921x 使用串行 LVDS (SLVDS) 数据接口，可实现高速数字通信，同时更大限度地降低数字开关噪声。可以使用每个 ADC 通道的单独 SLVDS 输出或两个 ADC 通道的一个 SLVDS 输出来读取双通道 ADC 数据。

商品特性

高速和低功耗:ADS9219 为 20MSPS/通道、230mW/通道；ADS9218 为 10MSPS/通道、146mW/通道；ADS9217 为 5MSPS/通道、95mW/通道
双通道同步采样
集成式 ADC 驱动器
集成式精密基准
共模电压输出缓冲器
18 位分辨率，无丢码
INL: ±1LSB，DNL: ±0.75LSB
OSR = 16 时，SNR 为 95.5dB 和 104.5dB
宽输入带宽（-3dB）:ADS9219 和 ADS9218 为 90MHz；ADS9217 为 45MHz
串行LVDS接口
支持 SDR 和 DDR 输出模式
同步时钟和数据输出
工作温度范围为 -40℃ 至 +125℃

应用领域

功率分析仪
源测量单元 (SMU)
船用设备
伺服驱动器位置反馈
直流电源
交流电源
电子负载

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	18
	采样率	10MHz
	通道数	2
	工作电压	4.75V~5.25V；1.75V~1.85V
	接口类型	SPI
	差分输入	是
