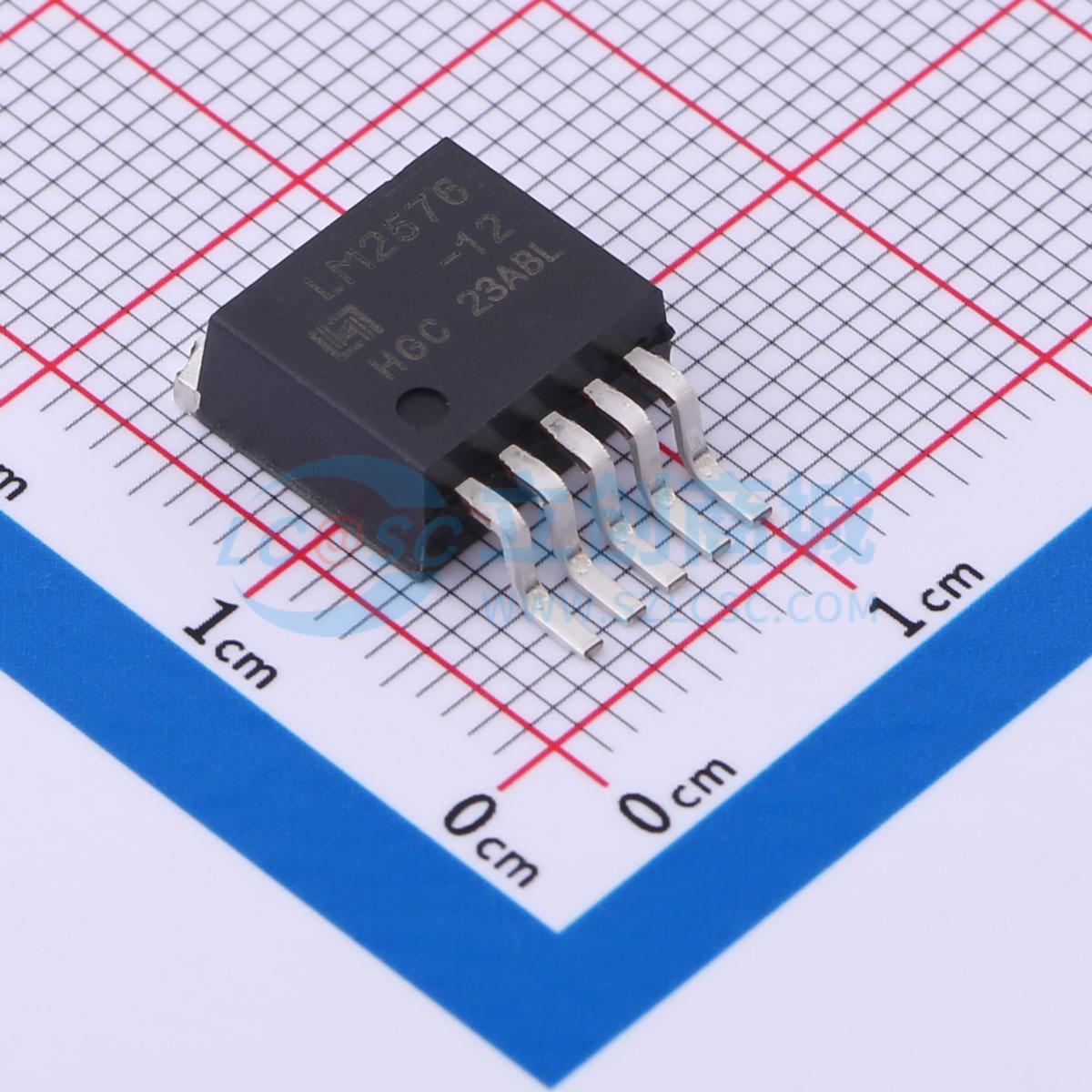

温馨提醒：图片仅供参考，商品以实物为准
LM2576S-12RG
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2576系列的稳压器是单片集成电路，能提供降压开关稳压器（buck）的各种功能，能驱动3A的负载，优异的线性和负载调整能力。这些器件的固定输出电压有3.3V，5V，12V，15V，还有可调整输出的型号。 这些稳压器内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。 已经优化可和LM2576一起使用的标准系列电感由好儿个不同的电感生成商提供。此特征大大简化了开关电源的设计。其它特征包括：在指定输入电压和输出负载条件下保证输出电压的 ±4% 误差，以及振荡器频率的 ±10% 误差。还包括外部的关断电路，特征有 50μA（典型值）待机电流。 输出开关包括逐周限流，以及在故障状态下提供完全保护的热关断功能。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2576S-12RG
- 商品编号
- C2977102
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.804克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
该系列稳压器是单片集成电路，提供降压开关稳压器功能，可驱动3A负载，具备优异的线性和负载调整能力。器件提供3.3V、5V、12V、15V固定输出电压以及可调输出型号。内部集成频率补偿器和固定频率振荡器，极大减少了外部元件数量，简化了使用。其效率显著高于流行的三端线性稳压器，是理想的替代方案，通常无需或仅需小型散热片。优化设计使其可与多家供应商提供的标准系列电感配合使用，简化了开关电源设计。其他特性包括：在指定输入电压和输出负载条件下，保证输出电压误差为±4%，振荡器频率误差为±10%。具备外部关断电路，典型待机电流为50uA。输出开关包含逐周期电流限制和热关断功能，可在故障状态下提供全面保护。
商品特性
- 提供3.3V、5V、12V、15V固定输出电压及可调输出型号；可调型号输出电压在线性和负载条件下范围为1.23V ~ 37V（高压型号为52V），最大误差+4%
- 保证3A输出电流
- 宽输入电压范围：40V（高压型号为55V）
- 仅需4个外部元件
- 52kHz固定频率内部振荡器
- 具备TTL关断能力及低功耗待机模式
- 高效率
- 可使用现成的标准电感
- 具备热关断及电流限制保护
应用领域
- 简单高效的降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正压转负压变换器
- 负压升压变换器
- 电池充电器电源
