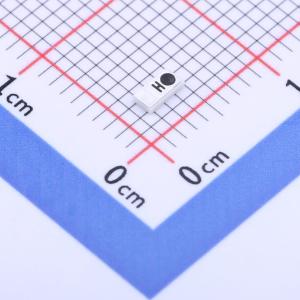

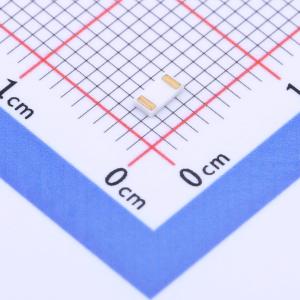

ANT3216R24003KM1
2.4G芯片天线
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单极 2.4GHz 陶瓷天线
- 品牌名称
- HEK(合康电子)
- 商品型号
- ANT3216R24003KM1
- 商品编号
- C2976976
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 芯片天线 | |
| 中心频点 | 2.4GHz | |
| 带宽 | - | |
| 峰值增益 | 2.5dBi |
| 属性 | 参数值 | |
|---|---|---|
| 极化方式 | 线性 | |
| 阻抗 | 50Ω | |
| 功率容量 | - | |
| 驻波比 | 2.5 | |
| 工作温度 | -40℃~+85℃ |
商品概述
表面贴装，高可靠性，超紧凑，全向。
工作频率范围：2400~2484MHz。 峰值增益：2.5 dBi（典型值）。 阻抗：50欧姆。 驻波比：2.5（最大值）。 极化方式：线性。 方位波束宽度：全向。 工作温度：-40 ~ 85℃。
尺寸（毫米）：
- 长度 L：3.20±0.15
- 宽度 W：1.60±0.15
- 厚度 T：0.55±0.10
- 直径 D：0.50±0.15
端子配置：
- 第1号：馈电
- 第2号：焊接
卷盘规格：
- 类型：3216
- 尺寸：7英寸
- 每卷数量：3K/卷
- A：2.0±0.5
- B：13.5±1.0
- ：21±1.0
- PD：60±1.0
- W：11.5±2.0
- ：178±2.0
载带规格：
- 纸带类型：3216
- A：1.90±0.20
- B：3.50±0.20
- W：8.0±0.20
- E：1.75±0.10
- F：3.5±0.05
- G：4.0±0.10
- H：2.0±0.05
- T：0.75±0.101.50
- D：+0.10 -0
- P：4.0±0.1
预热：
- 温度：150℃ 至 180℃
- 时间：60至120秒
工作：
- 温度：230℃
- 时间：超过30秒
焊接：
- 温度：247至253℃
- 时间：不超过10秒
- 最高温度：260℃（最大值）
应用领域
- 无线局域网
- 802.11b/g
- 蓝牙
