温馨提醒：图片仅供参考，商品以实物为准

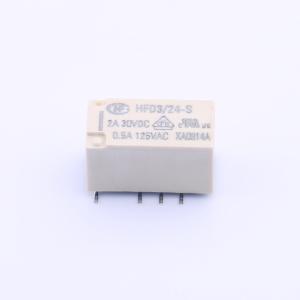

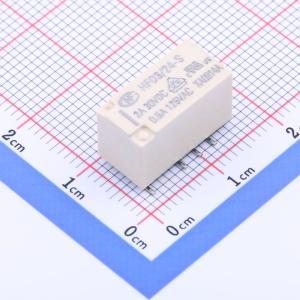

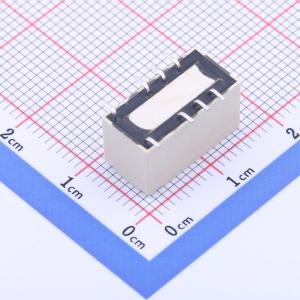

HFD3/024-SR
超小型第三代信号继电器，含单稳态和磁保持型，有表面贴装型，采用分叉触点形式，触点与线圈间抗浪涌电压，符合相关认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HF(宏发)
- 商品型号
- HFD3/024-SR
- 商品编号
- C2976890
- 商品封装
- SMD,15x7.5mm
- 包装方式
- 管装
- 商品毛重
- 2.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组转换:2C(双刀双掷转换) | |
| 触点容量(电阻负载) | 3A@30VDC；2A@30VDC；500mA@125VAC | |
| 最大切换电压 | 277V@AC；220V@DC | |
| 触点材料 | AgNi+镀金 | |
| 额定线圈功率 | 140mW | |
| 线圈电阻 | 4.114kΩ | |
| 最大切换电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 动作时间 | 4ms | |
| 释放时间 | 4ms | |
| 线圈类型 | 无极性-单线圈 | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 15mm | |
| 宽度 | 7.5mm | |
| 高度 | 8.5mm |
商品特性
- 第三代信号继电器
- 触点与线圈间抗浪涌电压2.5kV
- 符合EN60950/EN41003
- 可提供表面贴装型产品
- 采用分叉触点形式
- 单稳态和磁保持型产品可供选择
- RoHS compliant
