温馨提醒：图片仅供参考，商品以实物为准

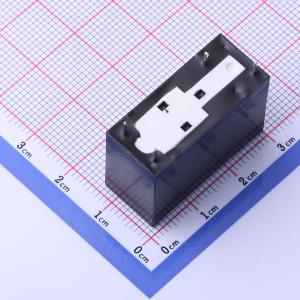

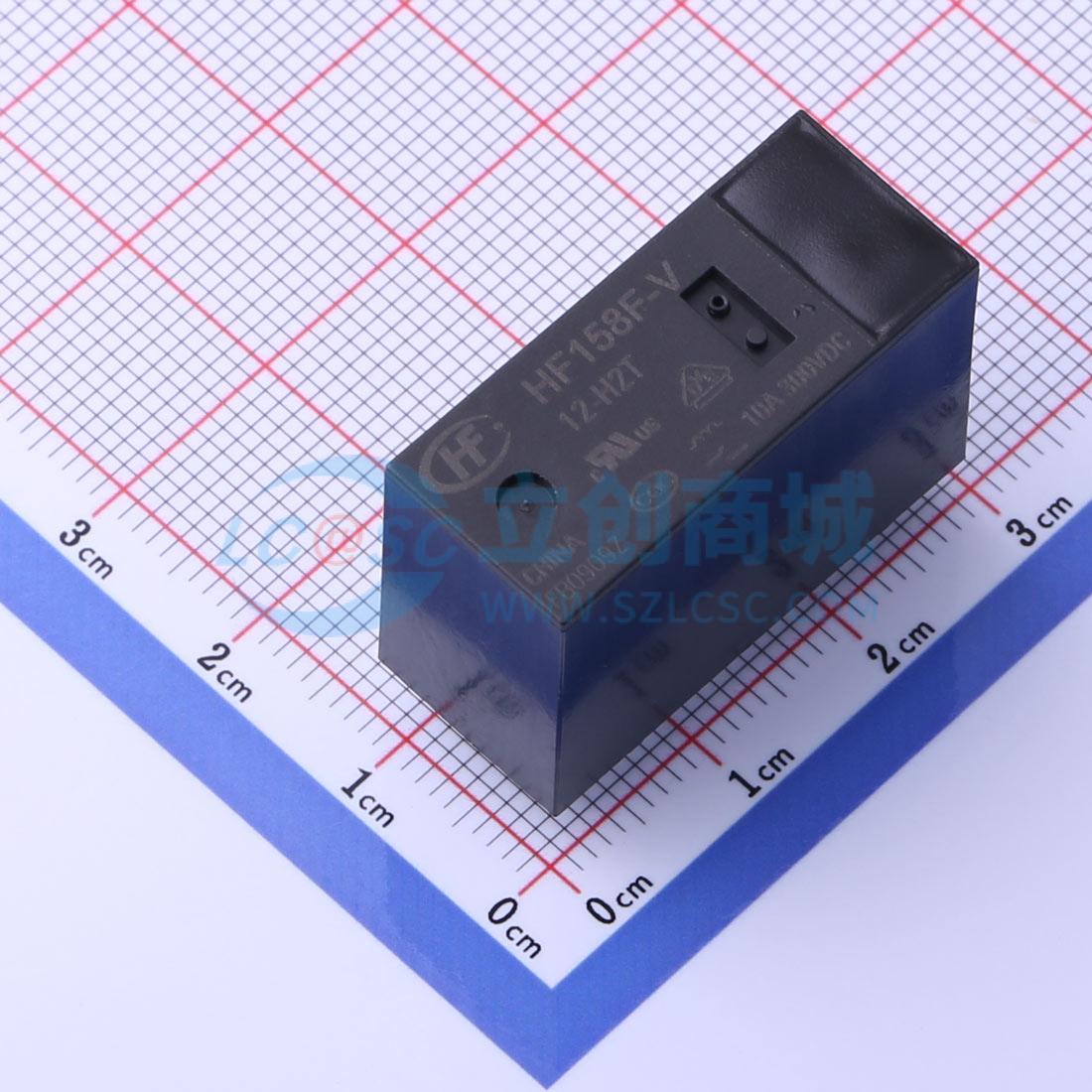

HF158F-V/012-H2T
小型大功率直流12V继电器 单刀单掷-常开
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：1A:10A 300VDC 高电压开关能力。 2A:10A 450VDC 高电压开关能力(2NO 连接)。 1D:4A 300VDC 高电压开关能力。 5kV 介电强度(线圈和触点之间)。 爬电距离：10mm。 高电阻绝缘。 F 级。 符合 RoHS 标准。 提供 A 型和 B 型，符合 RoHS 标准
- 品牌名称
- HF(宏发)
- 商品型号
- HF158F-V/012-H2T
- 商品编号
- C2976804
- 商品封装
- 插件,29x12.7mm
- 包装方式
- 管装
- 商品毛重
- 16.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 10A@300VDC；12A@277VAC | |
| 最大切换电压 | 300V@AC；420V@DC | |
| 额定线圈功率 | 400mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 16A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 360Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 29mm | |
| 宽度 | 12.7mm |
商品特性
- 1A：10A 300VDC 高电压切换能力
- 2A：10A 450VDC 高电压切换能力（2个常开触点连接时）
- 1D：4A 300VDC 高电压切换能力
- 线圈与触点间5kV介电强度
- 爬电距离：10mm
- 最高绝缘电阻
- F级绝缘
- 符合RoHS标准
- 提供A型和B型触点形式，符合RoHS标准
