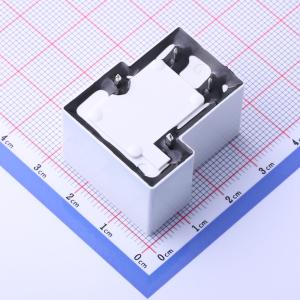

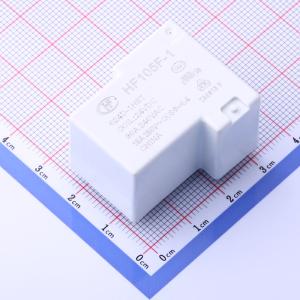

HF105F-1/024D-1HST
小型大功率24V继电器 单刀单掷-常开
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：40A开关能力。 4kV介电强度（线圈和触点之间）。 高达7200VA的重负载。 PCB线圈端子，适用于重载。 开放式：有塑料密封和防尘类型可供选择
- 品牌名称
- HF(宏发)
- 商品型号
- HF105F-1/024D-1HST
- 商品编号
- C2976774
- 商品封装
- 插件,32.3x27.1mm
- 包装方式
- 托盘
- 商品毛重
- 26.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 30A@240VAC；20A@28VDC | |
| 最大切换电压 | 277V@AC；28V@DC | |
| 额定线圈功率 | 900mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 660Ω | |
| 接触电阻 | 50mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -55℃~+85℃ | |
| 长度 | 32.3mm | |
| 宽度 | 27.1mm | |
| 高度 | 20mm |
商品特性
- 40A开关能力
- 4kV介电强度（线圈与触点之间）
- 重负载能力高达7200VA
- PCB线圈端子，适用于重负载
- 非封闭式：提供塑料密封和防尘类型
