温馨提醒：图片仅供参考，商品以实物为准

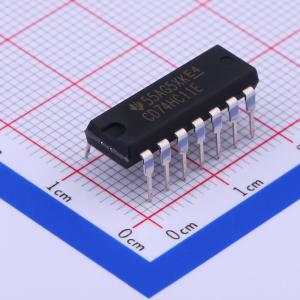

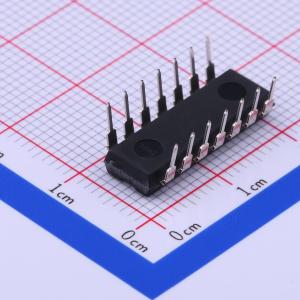

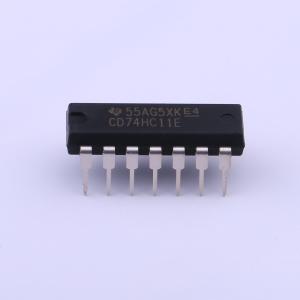

CD74HC11E
高速CMOS逻辑，三3输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC11 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC11E
- 商品编号
- C363925
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
HC11和HCT11逻辑门采用硅栅CMOS工艺实现，可达到与LSTTL门电路相近的工作速度，同时具备标准CMOS集成电路的低功耗特性，所有器件均可驱动10个LSTTL负载，HCT逻辑系列与标准LS逻辑系列功能引脚兼容。
商品特性
- 输入带缓冲
- Vcc为5V、CL为15pF、TA为25℃时，典型传播延迟为8ns
- 标准输出可承载10个LSTTL负载，总线驱动器输出可承载15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟与过渡时间平衡
- 相比LSTTL逻辑集成电路，功耗显著降低
- HC类型工作电压范围为2V~6V
- HC类型具备高抗干扰能力，Vcc为5V时，NIL、NIH均为Vcc的30
- HCT类型工作电压范围为4.5V~5.5V
- HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT类型兼容CMOS输入，在VOL、VOH条件下I1≤1μA
- 直流电源电压最大额定值范围为-0.5V~7V
- 直流输出二极管电流最大值为±20mA
- 直流Vcc或接地电流最大值为50mA
- E(PDIP)封装热阻θJA为80℃/W，M(SOIC)封装热阻θJA为86℃/W
- 密封封装或芯片最高结温为175℃，塑料封装最高结温为150℃
- 最高储存温度范围为-65℃~150℃
- 焊接10秒时最高引线温度为300℃
- 工作条件下温度范围TA为-55℃~125℃
- 直流输入输出电压范围为0V~Vcc
- 输入上升下降时间最大值：2V条件下1000ns，4.5V条件下500ns，6V条件下400ns
- CPD用于计算单门动态功耗，动态功耗公式为PD=Vcc²fi(CPD+CL)，其中fi为输入频率，CL为输出负载电容
