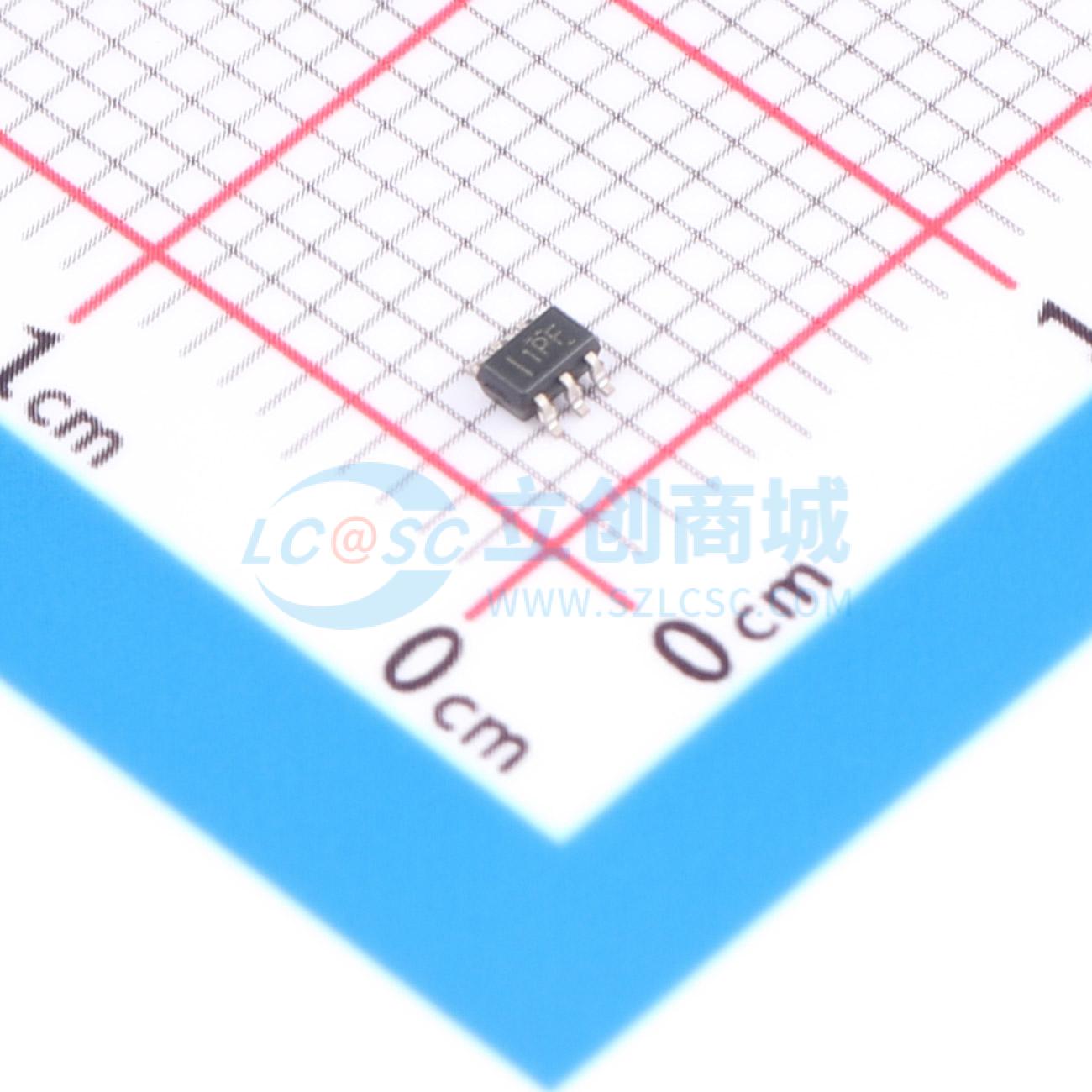

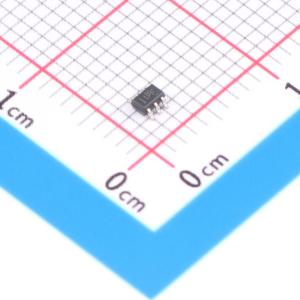

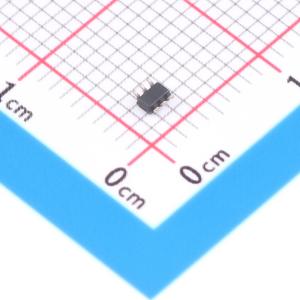

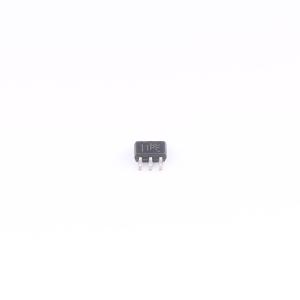

INA181A3IDCKR
INAx181双向低侧和高侧电压输出电流检测放大器
- 描述
- INA181、INA2181 和 INA4181 (INAx181) 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181 系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移。这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181 消耗的最大电源电流为 260µA；而双通道 INA2181 消耗的最大电源电流为 500µA，四通道 INA4181 消耗的最大电源电流为 900µA。所有器件选项的额定扩展工作温度范围均为 –40°C 至 +125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA181A3IDCKR
- 商品编号
- C32077329
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.084078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -200mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 150kHz | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 195uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 50nA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB |
商品概述
INA181、INA2181 和 INA4181 (INAx181) 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181 系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移。 这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181 消耗的最大电源电流为 260µA；而双通道 INA2181 消耗的最大电源电流为 500µA，四通道 INA4181 消耗的最大电源电流为 900µA。 所有器件选项的额定扩展工作温度范围均为 –40°C 至 +125°C。
商品特性
- 共模范围 (VCM): –0.2V 至 +26V
- 高带宽：350kHz（A1 器件）
- 失调电压：
- VCM = 0V 时为 ±150µV（最大值）
- VCM = 12V 时为 ±500µV（最大值）
- 输出压摆率：2V/µs
- 双向电流检测功能
- 精度：
- ±1% 增益误差（最大值）
- 1µV/°C 温漂（最大值）
- 增益选项：
- 20V/V（A1 器件）
- 50V/V（A2 器件）
- 100V/V（A3 器件）
- 200V/V（A4 器件）
- 静态电流：260µA（最大值）(INA181)
应用领域
- 电机控制
- 电池监测器和平衡器
- 电源管理
- 光控制
- 光伏逆变器
