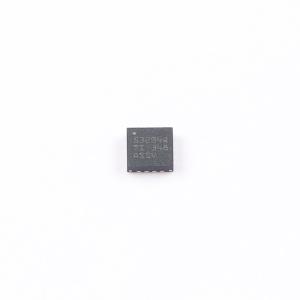

温馨提醒：图片仅供参考，商品以实物为准
DAC53204RTERQ1
汽车类、四通道、缓冲型、电压和电流输出智能数模转换器，支持自动检测I2C、PMBus或SPI，具备高阻态断电模式和可编程比较器模式
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC53204RTERQ1
- 商品编号
- C32068494
- 商品封装
- WQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 10 | |
| 通道数 | 4 | |
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 建立时间 | 20us | |
| 输出类型 | 电压-缓冲 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 可编程增益；掉电模式；输出使能控制；上电复位；内置基准源 |
商品概述
12 位 DAC63204‑Q1 和 10 位 DAC53204‑Q1(DACx3204‑Q1) 是汽车类四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些 DACx3204‑Q1 器件支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项，可用作可编程比较器和电流阱。多功能GPIO、函数生成和 NVM 使这些智能 DAC 适用于无处理器的应用和设计重复使用。这些器件自动检测 I2C、PMBus 和 SPI，并包含内部基准。这些功能集与微型封装和低功耗相结合，使这些DACx3204‑Q1 智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的合适选择。
商品特性
- 符合汽车应用要求的AEC-Q100标准，温度等级1工作温度范围为-40℃ 至 +125℃
- 具备灵活配置的可编程电压或电流输出
- 电压输出支持1LSB DNL，支持1x、1.5x、2x、3x 和 4x 增益
- 电流输出支持1LSB INL 和 DNL（8 位），提供±25μA、±50μA、±125μA、±250μA 输出范围选项
- 所有通道支持可编程比较器模式
- VDD关闭时提供高阻抗输出
- 支持高阻抗和电阻下拉断电模式
- 支持50MHz SPI 兼容型接口
- 支持自动检测 I2C、SPI 或 PMBus™ 接口
- 可配置为多种功能的通用输入/输出 (GPIO)
- 可生成预定义的波形:正弦波、三角形波、锯齿波
- 具备用户可编程的非易失性存储器 (NVM)
- 支持选择内部、外部或电源作为基准
- 电源工作范围为1.8V 至 5.5V，工作温度范围为-40℃ 至 +125℃
- 采用16引脚 WQFN (3mm × 3mm) 微型封装
应用领域
- 机械扫描激光
- 配电盒
- 电压调节模块
- 汽车USB充电
- 汽车媒体中心
