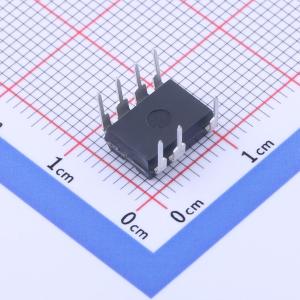

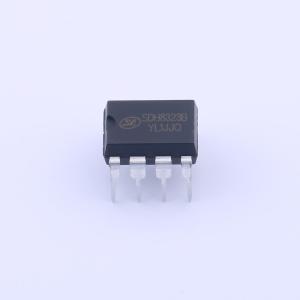

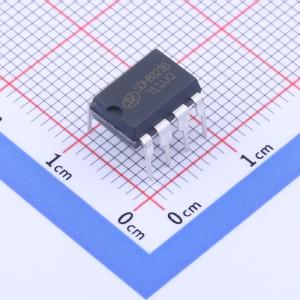

温馨提醒：图片仅供参考，商品以实物为准
SDH8323B
电流模式PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SDH8323B
- 商品编号
- C2975180
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~24V | |
| 开关频率 | 20kHz；54kHz~66kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 6.3W | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压-升压式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 18V | |
| 反馈方式 | - |
商品概述
SDH8323B是一款用于开关电源、内置高压MOSFET的电流模式PWM控制器。该器件内置高压启动电路。在轻载条件下，它会进入打嗝模式，从而有效降低系统的待机功耗。它具备降频功能，可进一步优化轻载条件下的转换效率。软启动功能有助于减小器件应力并防止变压器饱和。SDH8323B内部还集成了多种异常状态保护功能，包括：VDD欠压保护、VDD过压保护、前沿消隐、输出过载保护、过流保护和过温保护等。触发保护后，电路会不断自动重启，直至系统恢复正常。
商品特性
- 18V输出电压
- 高压启动
- 轻载打嗝
- 降频
- 软启动
- VDD欠压保护
- VDD过压保护
- 前沿消隐
- 输出过载保护
- 过流保护
- 过温保护
应用领域
- 离线式开关电源
- 小家电
