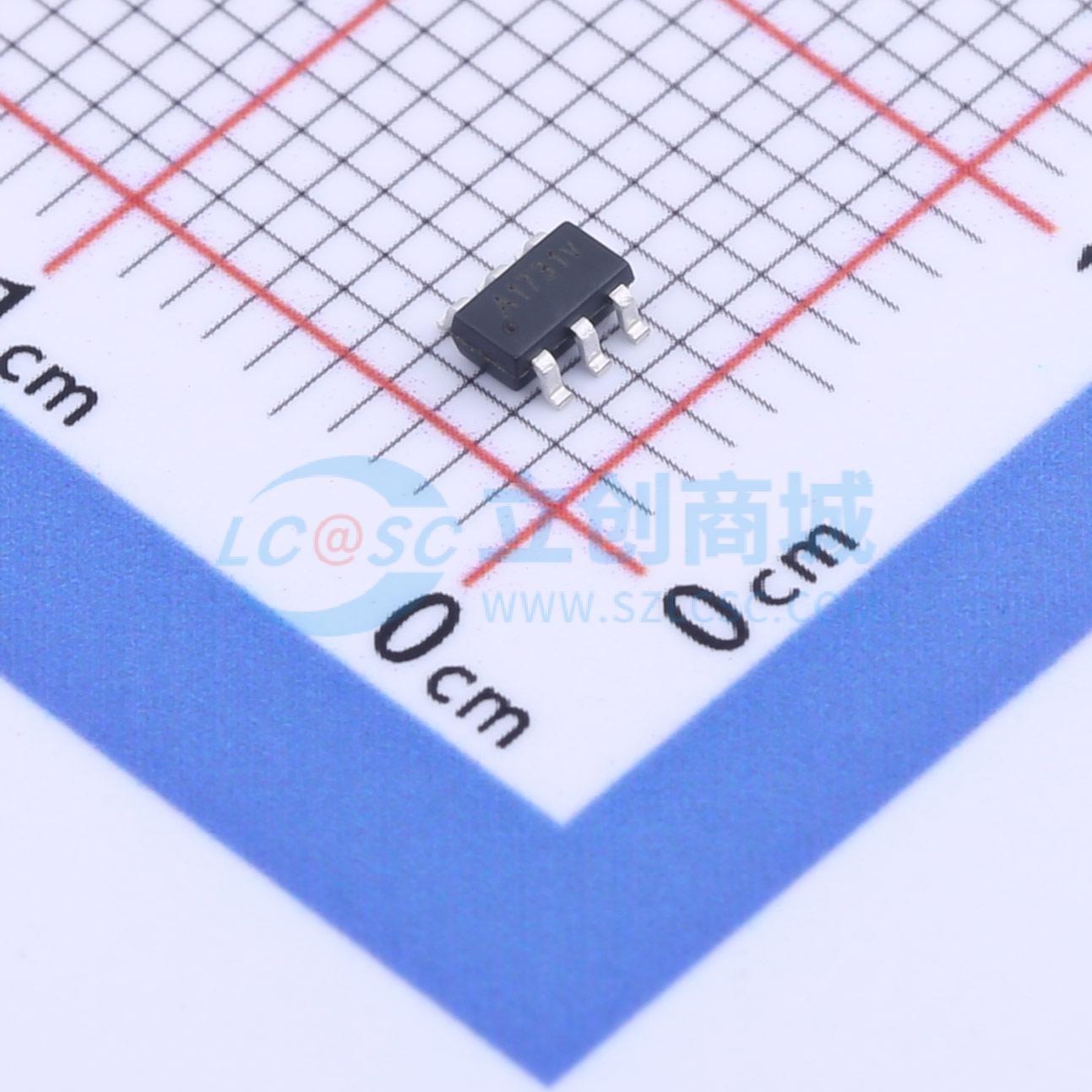

温馨提醒：图片仅供参考，商品以实物为准
MT36291
2.5A高效1.2MHz升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT36291是一款高效率的1.2MHz电流模式升压转换器,适用于小型低功耗应用。它具有内部80mΩ功率MOSFET,输入电压范围为2.2V至16V,固定开关频率为1.2MHz,可调输出电压,最大输出电流为2.5A。该器件还具有过流保护、过压保护和轻载脉冲频率调制模式等功能。
- 品牌名称
- 西安航天民芯
- 商品型号
- MT36291
- 商品编号
- C2974847
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~16V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MT36291是一款固定频率、6引脚SOT23封装的电流模式升压转换器，适用于小型低功耗应用。MT36291的开关频率为1.2MHz，允许使用高度为2mm或更小的微型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。 MT36291具有轻载时自动切换至脉冲频率调制模式的特性。MT36291具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。MT36291采用小型6引脚SOT-23封装。
商品特性
- 集成80mΩ功率MOSFET
- 输入电压范围：2.2V至16V
- 固定开关频率1.2MHz
- 过流保护可调：0.5A至2.5A
- 内部2.5A开关电流限制（OC引脚浮空）
- 输出电压可调
- 内部补偿
- 过压保护
- 输出电压最高可达20V
- 轻载时自动进入脉冲频率调制模式
- 效率高达93%
- 采用6引脚SOT23-6封装
应用领域
- 电池供电设备
- 机顶盒
- LCD偏置电源
- DSL和电缆调制解调器及路由器
- 由PCI或PCI Express插槽供电的网卡
