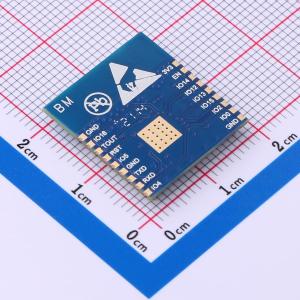

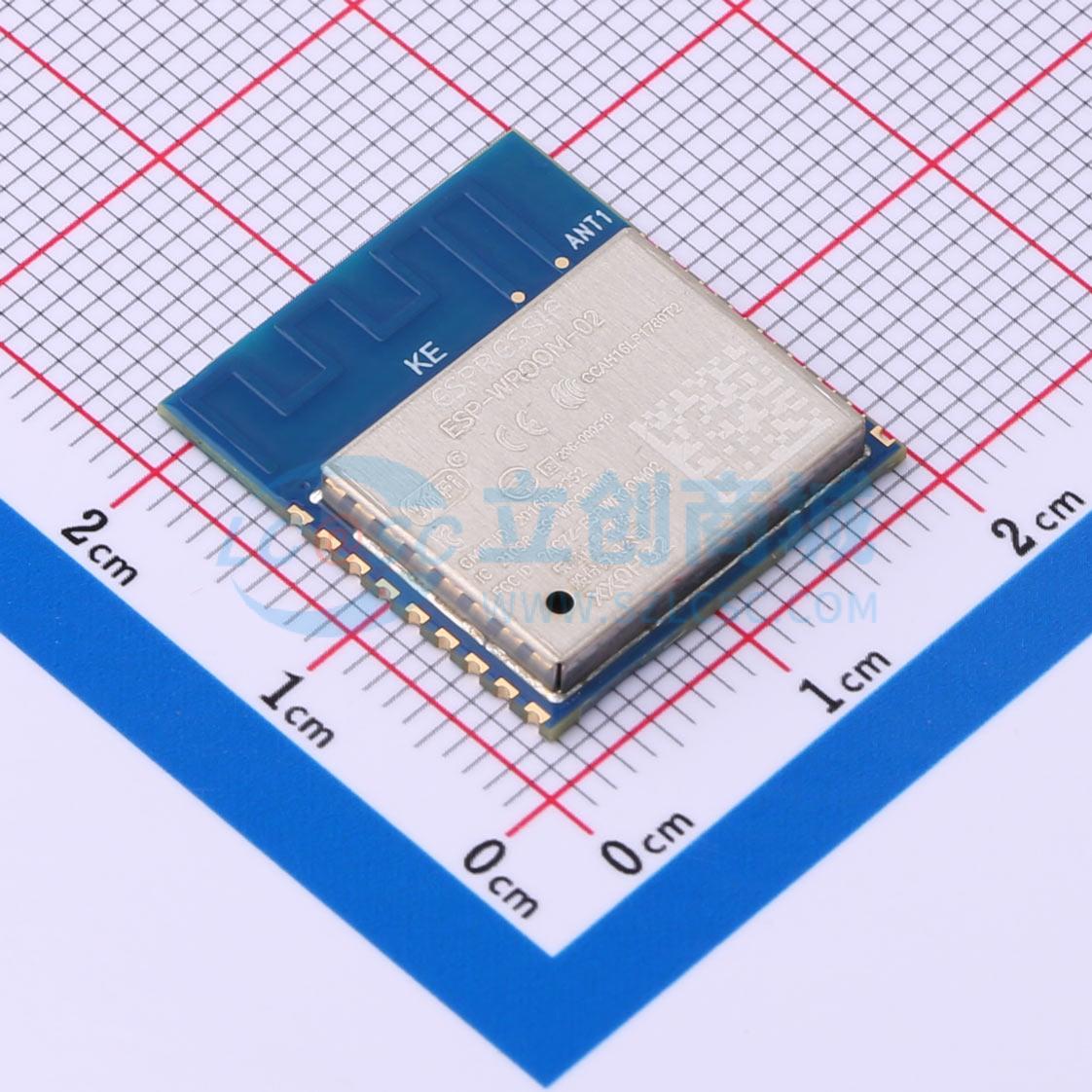

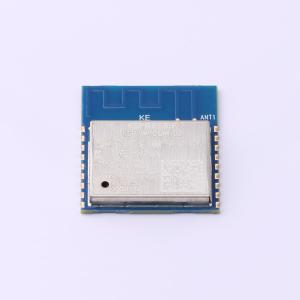

温馨提醒：图片仅供参考，商品以实物为准
ESP-WROOM-02-N4
ESP-WROOM-02-N4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESP32是一款采用台积电低功耗40nm技术设计的2.4GHz Wi-Fi和蓝牙组合芯片。它旨在实现最佳的功率和射频性能，在各种应用和电源场景中表现出强大、多功能和可靠的特性。
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP-WROOM-02-N4
- 商品编号
- C2973671
- 商品封装
- SMD-18P
- 包装方式
- 编带
- 商品毛重
- 1.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP8266EX芯片 | |
| 支持协议 | Bluetooth4.2 | |
| 接口类型 | I2S；I2C；UART |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 2.4GHz | |
| 发射功率 | 20.5dBm | |
| 工作电压 | 2.3V~3.6V | |
| 接收灵敏度 | -94dBm |
商品概述
ESP32是一款采用台积电40nm低功耗技术设计的2.4 GHz Wi-Fi和蓝牙二合一单芯片。其旨在实现最佳的功耗和射频性能，在各种应用和功耗场景中展现出强大、通用和可靠的特性。
商品特性
- Wi-Fi：
- 802.11b/g/n
- 802.11n（2.4 GHz），最高150 Mbps
- WMM
- 发送/接收聚合MAC协议数据单元（TX/RX A-MPDU），接收聚合MAC服务数据单元（RX A-MSDU）
- 立即块确认
- 碎片整理
- 自动信标监测（硬件时间戳功能，TSF）
- 4个虚拟Wi-Fi接口
- 同时支持基础架构站点、软接入点和混杂模式
- 天线分集
- 蓝牙：
- 符合蓝牙v4.2基本速率/增强数据速率（BR/EDR）和低功耗蓝牙（Bluetooth LE）规范
- 无需外部功率放大器的1类、2类和3类发射机
- 增强型功率控制
- +9 dBm发射功率
- 具有–94 dBm低功耗蓝牙灵敏度的非零中频（NZIF）接收机
- 自适应跳频（AFH）
- 基于SDIO/SPI/UART的标准主机控制器接口（HCI）
- 高速UART HCI，最高4 Mbps
- 蓝牙4.2 BR/EDR和低功耗蓝牙双模控制器
- 面向连接的同步/扩展同步连接（SCO/eSCO）
- 用于音频编解码的连续可变斜率增量调制（CVSD）和子带编码（SBC）
- 蓝牙微微网和散射网
- 经典蓝牙和低功耗蓝牙的多连接
- 同时进行广播和扫描
- CPU和内存：
- Xtensa单/双核32位LX6微处理器
- CoreMark评分：240 MHz单核：504.85 CoreMark；2.10 CoreMark/MHz；240 MHz双核：994.26 CoreMark；4.14 CoreMark/MHz
- 448 KB只读存储器（ROM）
- 520 KB静态随机存取存储器（SRAM）
- 实时时钟（RTC）中有16 KB SRAM
- 四线串行外设接口（QSPI）支持多个闪存/SRAM芯片
- 时钟和定时器：
- 带校准的内部8 MHz振荡器
- 带校准的内部RC振荡器
- 外部2 MHz ~ 60 MHz晶体振荡器（仅40 MHz用于Wi-Fi/蓝牙功能）
- 带校准的用于RTC的外部32 kHz晶体振荡器
- 两个定时器组，每组包括2个64位定时器和1个主看门狗定时器
- 一个RTC定时器
- RTC看门狗定时器
- 高级外设接口：
- 34个可编程通用输入输出引脚（GPIO） – 5个引导GPIO – 6个仅输入GPIO – 6个用于片内闪存/伪静态随机存取存储器（PSRAM）的GPIO（ESP32-D0WDR2-V3、ESP32-U4WDH）
- 12位逐次逼近寄存器型模数转换器（SAR ADC），最多18个通道
- 2个8位数模转换器（DAC）
- 10个触摸传感器
- 4个串行外设接口（SPI）
- 2个集成电路内置音频总线（I2S）
- 2个I2O
- 3个通用异步收发传输器（UART）
- 1个主机（安全数字卡/嵌入式多媒体卡/安全数字输入输出接口，SD/eMMC/SDIO）
- 1个从机（SDIO/SPI）
- 带有专用直接内存访问（DMA）和IEEE 1588支持的以太网媒体访问控制（MAC）接口
- 时间触发的汽车接口（TWAI），兼容ISO 11898-1（控制器局域网规范2.0，CAN Specification 2.0）
- 远程控制（RMT）（发送/接收）
- 电机脉冲宽度调制（PWM）
- 最多16通道的LED PWM
- 电源管理：
- 通过选择时钟频率、占空比、Wi-Fi工作模式以及对内部组件进行单独功率控制，实现精细分辨率的功率控制
- 为典型场景设计的五种电源模式：活动模式、调制解调器睡眠模式、轻睡眠模式、深度睡眠模式、休眠模式
- 深度睡眠模式下的功耗为10 µA
- 超低功耗（ULP）协处理器
- 深度睡眠模式下RTC内存保持供电
- 安全：
- 安全启动
- 闪存加密
- 1024位一次性可编程存储器（OTP），最多768位供客户使用
- 加密硬件加速：高级加密标准（AES）、哈希算法（SHA-2）、RSA算法、椭圆曲线密码学（ECC）、随机数生成器（RNG）
应用领域
- 智能家居
- 工业自动化
- 医疗保健
- 消费电子
- 智慧农业
- 销售点（POS）机
- 服务机器人
- 音频设备
- 通用低功耗物联网传感器集线器
- 通用低功耗物联网数据记录器
- 视频流摄像机
- 语音识别
- 图像识别
- SDIO Wi-Fi + 蓝牙网卡
- 触摸和接近感应
