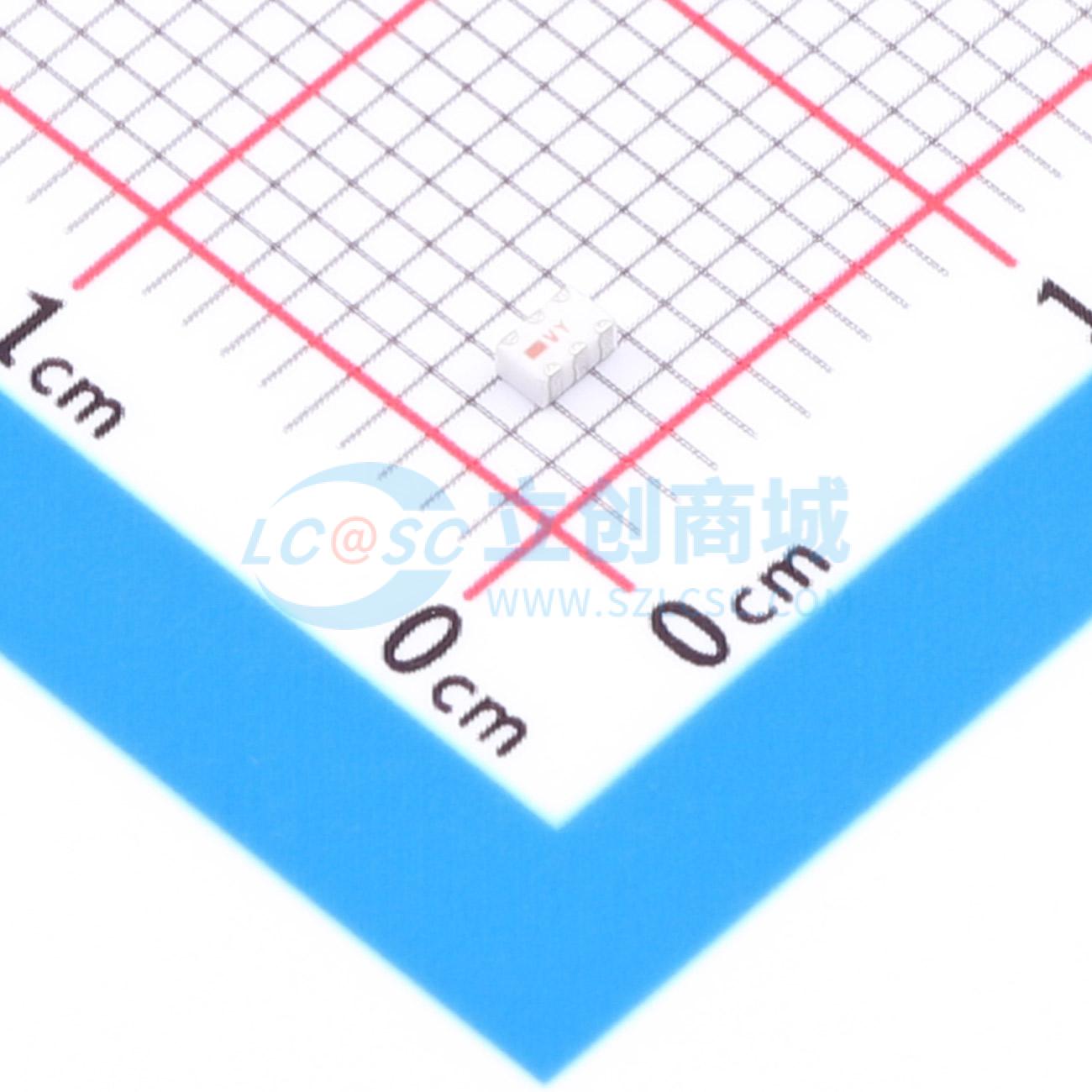

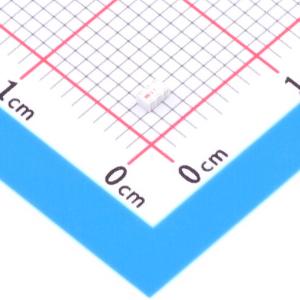

HFCG-3250+
低温共烧陶瓷（LTCC）表面贴装高通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款微型低温共烧陶瓷 (LTCC) 高通滤波器，通带为3.65至16.5 GHz，支持多种应用。由于其坚固的整体结构，该型号在宽频带上的典型插入损耗为0.8 dB。滤波器采用微小的0805陶瓷外形，带有可检查的环绕式终端，非常适合密集信号链PCB布局，与MMC尺寸和性能相匹配。LTCC制造工艺可确保最小的射频性能变化，同时提供一款非常适合高湿度和高温极端环境的产品。
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCG-3250+
- 商品编号
- C31943921
- 商品封装
- SMD-6P,2x1.3mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 高通 | |
| 中心频率 | - | |
| 截止频率 | 3.25GHz | |
| 绝对带宽 | 3.65GHz~16.5GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 44dB；39dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 0.8dB | |
| 工作温度 | -55℃~+125℃ |
