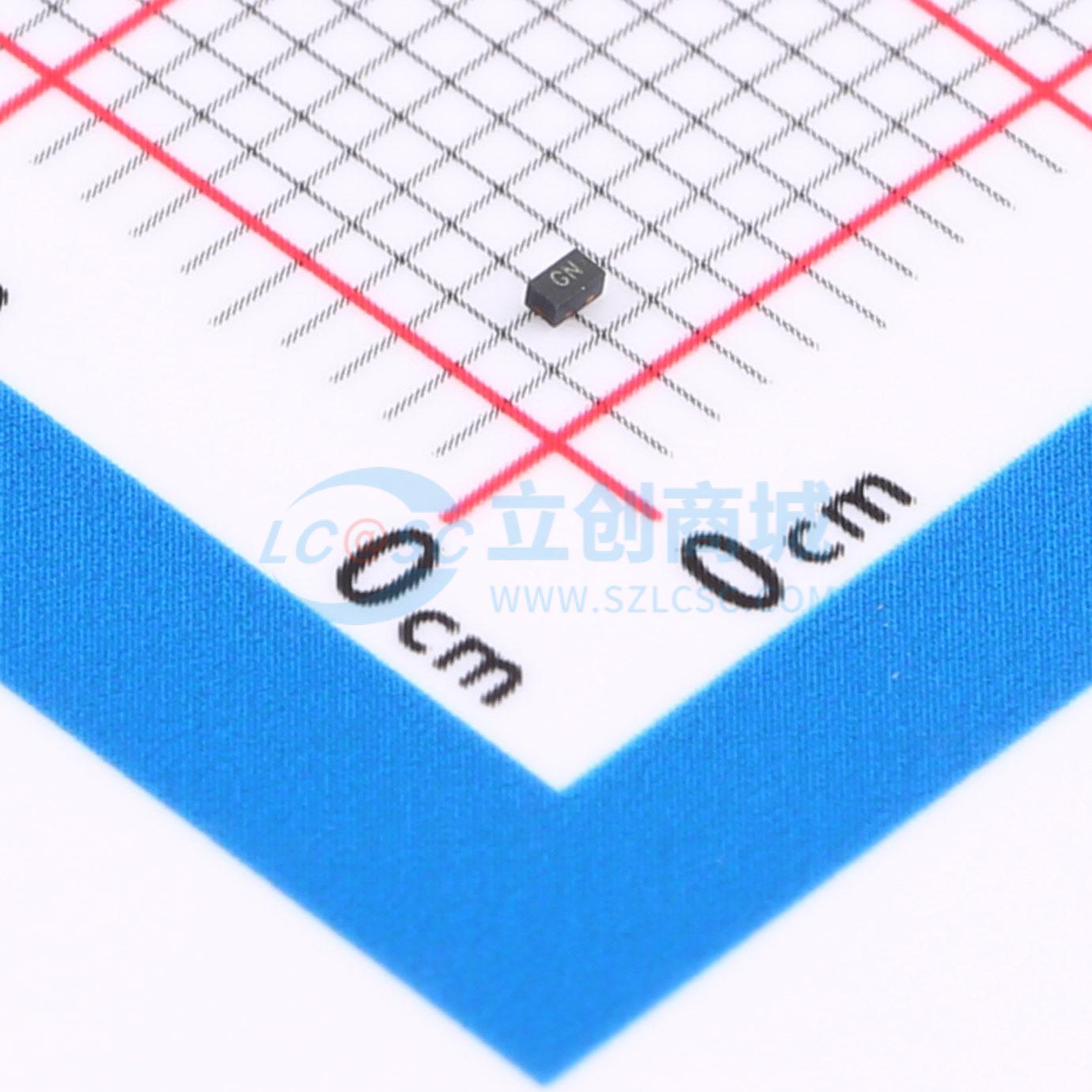

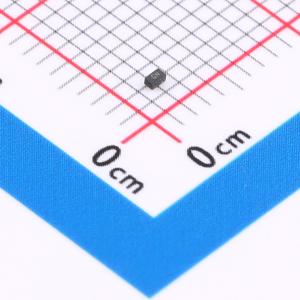

温馨提醒：图片仅供参考，商品以实物为准
TPD1E10B09QDPYRQ1
ESD 7V截止
- 描述
- 特性：小尺寸外形。 低外形高度。 8 x 20 μs脉冲下峰值功率高达80 W。 低泄漏。 响应时间通常 < 1 ns。 人体模型3级（>16 kV）ESD等级。应用：手机及配件。 个人数字助理
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- TPD1E10B09QDPYRQ1
- 商品编号
- C2972452
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 7.2V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 16pF |
商品特性
- 小外形尺寸
- 低本体高度
- 在8 x 20 μs脉冲下，峰值功率高达80 W
- 低泄漏电流
- 响应时间通常<1 ns
- 按照人体模型，静电放电等级为3级（>16 kV）
- IEC61000 - 4 - 2 4级静电放电保护
- IEC61000 - 4 - 4 4级电快速瞬变脉冲群保护
- 产品材料符合RoHS要求
应用领域
- 手机及其配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
