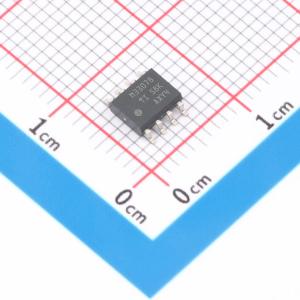

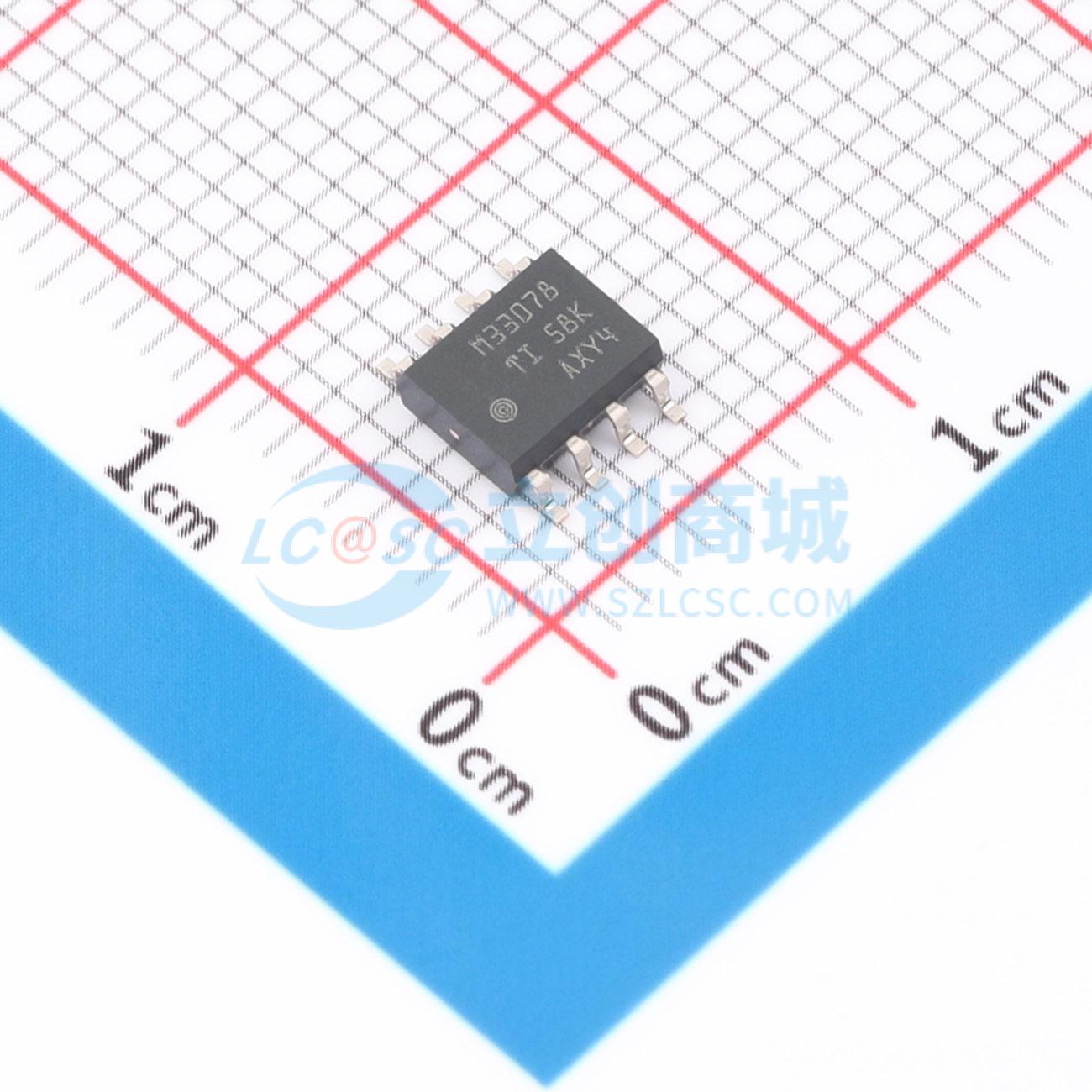

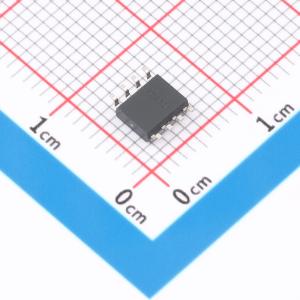

温馨提醒：图片仅供参考，商品以实物为准
MC33078DR-NG
双路高速低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- MC33078DR-NG
- 商品编号
- C31928712
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 0.123431克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 16MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 750nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 150nA | |
| 输入电压噪声密度(eN) | 4.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 29mA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源电压(Vee~Vcc) | 5V~18V；-18V~-5V |
商品概述
MC33078是一款双极型双运算放大器，具有高性能规格，用于高品质音频和数据信号应用。该器件可在宽范围的单电源和双电源电压下工作，具备低噪声、高增益带宽和高压摆率。额外特性包括低总谐波失真、出色的相位和增益裕度、大输出电压摆幅且无死区交越失真，以及对称的吸/源性能。
商品特性
- 双电源工作范围为±5 V 至 ±18 V
- 低噪声电压，为4.5 nV/√Hz
- 低输入失调电压，为0.15 mV
- 低总谐波失真，为0.002%
- 高压摆率，为7 V/μs
- 高增益带宽积，为16 MHz
- 20 kHz下高开环交流增益为800
- 输出电压摆幅范围大，为14.1 V 至 -14.6 V
- 出色的增益和相位裕度
- 提供D (SOIC)、DGK (MSOP)、P (PDIP)封装
应用领域
- 高品质音频
- 数据信号应用
