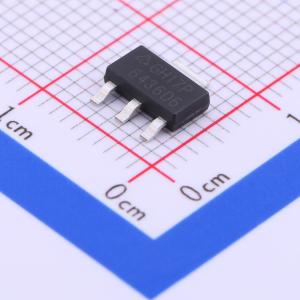

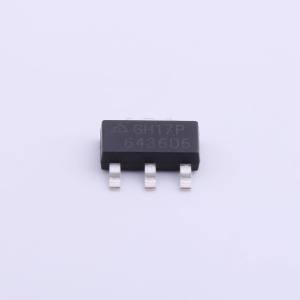

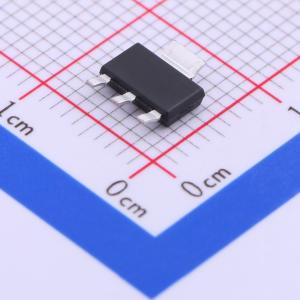

AZ1117H-1.2TRG1

1A低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：低压降：1A输出电流时为1.15V。修整电流限制。片上热关断。应用：PC主板
品牌名称: DIODES(美台)
商品型号: AZ1117H-1.2TRG1
商品编号: C362113
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

AZ1117是一系列低压差三端稳压器，在输出电流为1A时，压差为1.15V。 AZ1117系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保1.5V、1.8V、2.5V、2.85V、3.3V、5.0V和可调版本的输出电压精度在1%以内，1.2V版本的输出电压精度在2%以内。限流功能经过微调，以确保指定的输出电流和可控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致结温过高。 AZ1117有可调版本，仅需2个外部电阻即可提供1.25V至12V的输出电压。 AZ1117系列采用行业标准的SOT - 223、SOT - 89、TO - 220 - 3、TO - 252 - 2 (1)和TO263 - 3功率封装。

商品特性

低压差电压：输出电流为1A时为1.15V
微调限流
片上热关断
三端可调或固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5.0V
工作结温：-40至125°C

应用领域

电脑主板
液晶显示器
显卡
DVD视频播放器
网卡/交换机
电信设备
ADSL调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	1.2V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.25V@(1A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
