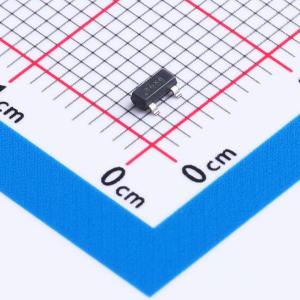

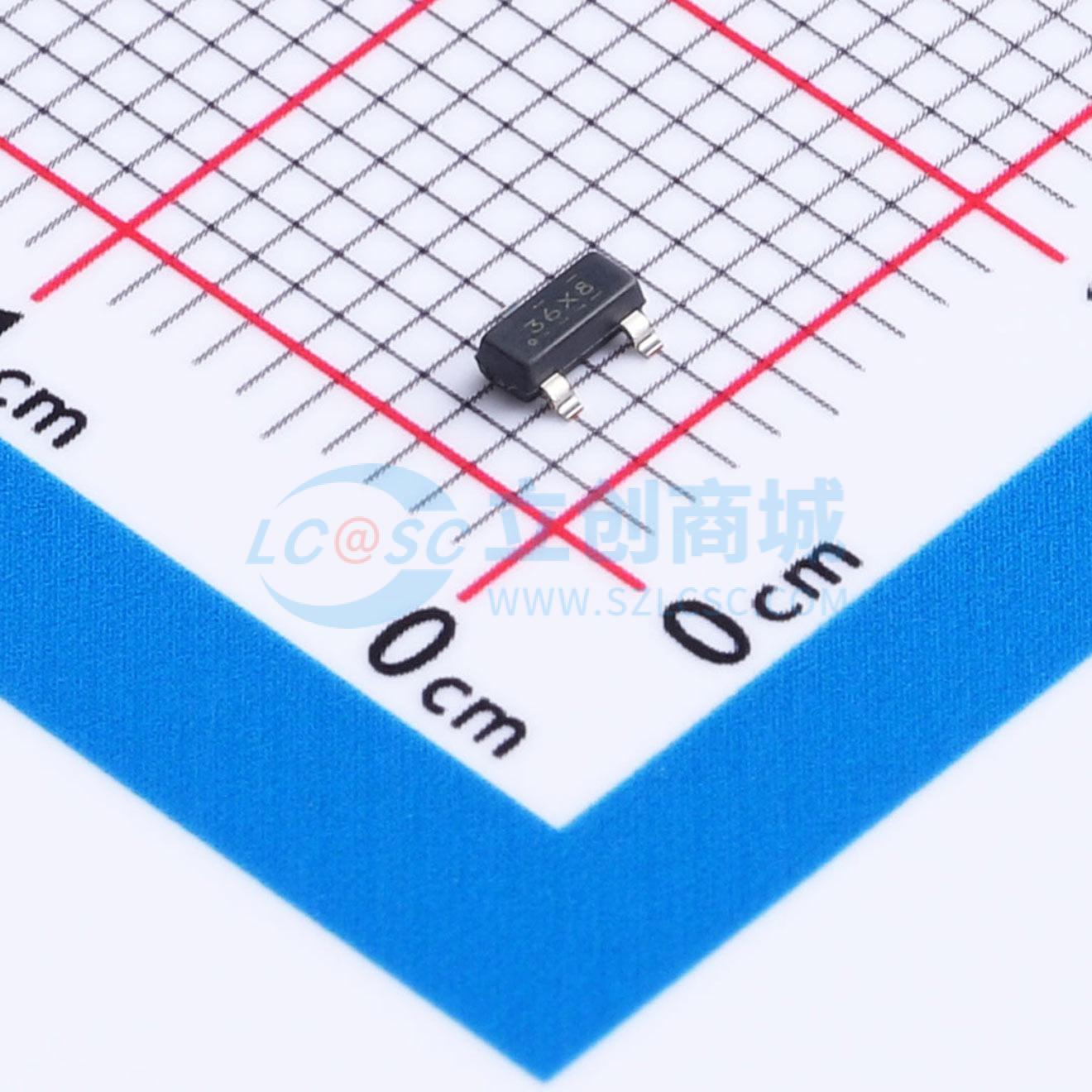

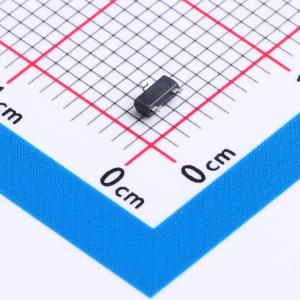

ESD562DBZR

12V双向ESD保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESD562是一款双向ESD保护二极管，用于RS-485和RS-422接口保护。ESD562的额定ESD冲击消散值超出了IEC61000-4-2国际标准所规定的最高水平（±22kV接触放电，±30kV空气间隙放电）。根据IEC61000-4-5标准，该器件可以钳制峰值脉冲电流高达3A的8/20μs浪涌。
品牌名称: TI(德州仪器)
商品型号: ESD562DBZR
商品编号: C31913027
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031671克(g)

商品参数

商品概述

ESD562 是一款12V双向ESD保护二极管，用于 RS-485 和 RS-422 接口保护。ESD562 的额定 ESD 冲击消散值超出了 IEC 61000-4-2 国际标准所规定的最高水平（±22kV 接触放电，±30kV 空气间隙放电）。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 3.5A 的 8/20μs 浪涌。该器件具有 1.5pF（典型值）的 IO 电容，可实现高速接口保护。正向和负向的低钳位电压有助于保护系统免受瞬态事件的影响。这种保护对于对稳健性和可靠性要求很高的工业系统至关重要。ESD562采用小型引线式SOT-23(DBZ)封装。

商品特性

可承受3.5A 8/20μs浪涌电流
支持IEC61000-4-5浪涌保护
支持IEC61000-4-2 ESD保护
±22kV 接触放电
±30kV 空气间隙放电
12V工作电压
典型IO电容为1.5pF
双向极性，支持正负电压摆幅
双通道器件通过单个元件提供全面的 ESD 保护
小型引线式 SOT-23 封装，可实现低成本的自动光学检测 (AOI)

应用领域

工厂自动化和控制
楼宇自动化
电网基础设施
HVAC系统
安全系统
RS-485接口
RS-422接口

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	12V
	钳位电压	21V
	峰值脉冲电流(Ipp)	3.5A@8/20us
	峰值脉冲功率(Ppp)	84W@8/20us
	击穿电压(VBR)	18V

	属性	参数值
	反向漏电流(Ir)	10nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
