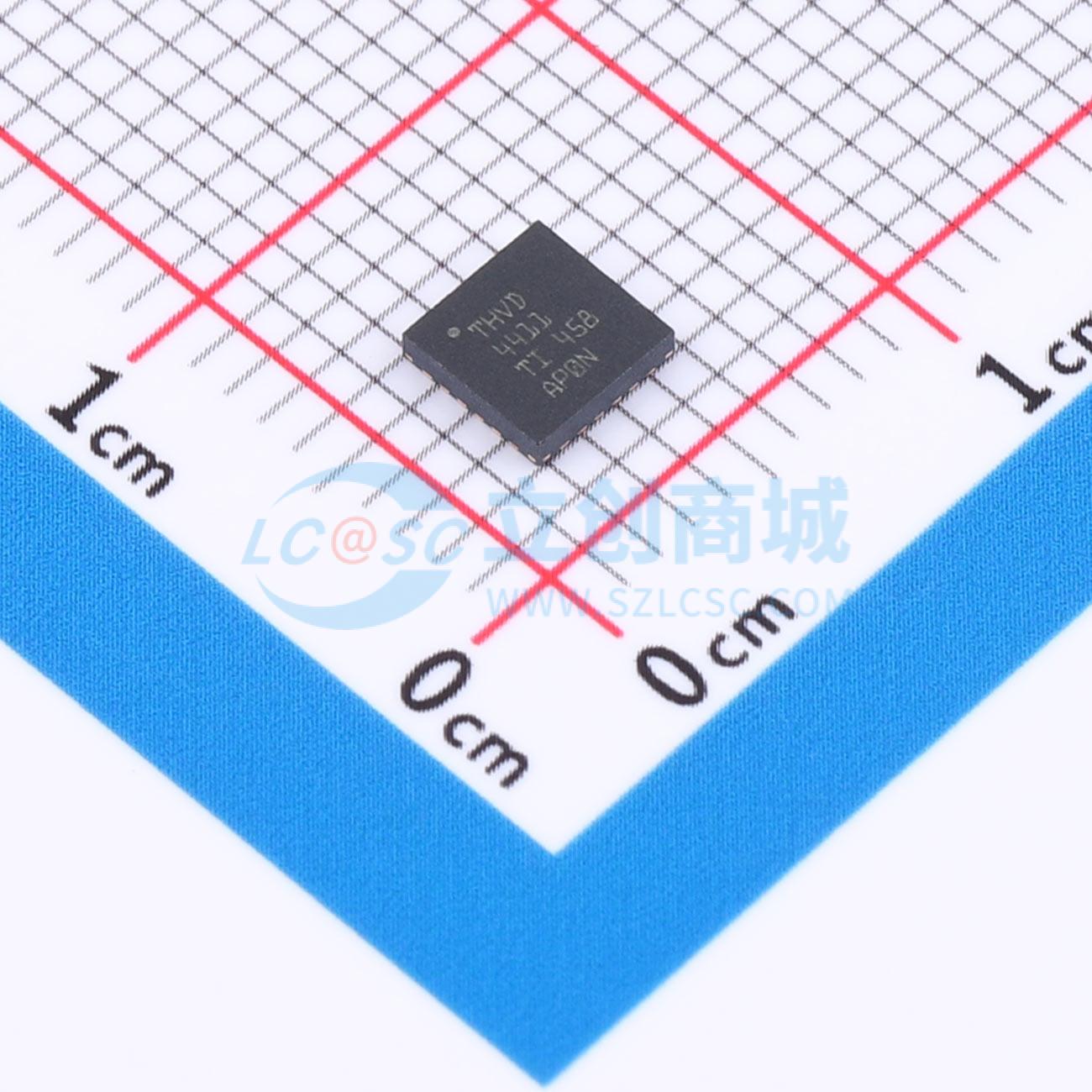

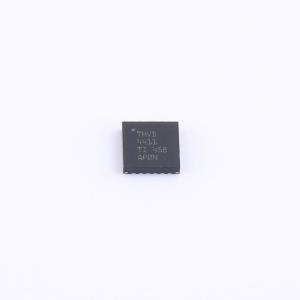

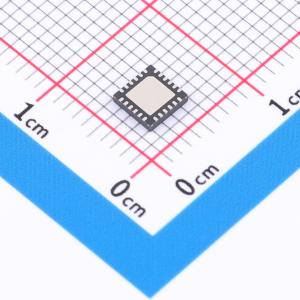

THVD4411RGER

具有120Ω可切换集成端接电阻器和IEC-ESD保护的多协议（RS-232、RS-422、RS485）收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款高度集成且稳健的多协议收发器，支持 RS-232、RS-422 和 RS-485 物理层。该器件具有一个发送器和一个接收器，可支持 1T1R RS-232 端口。此外，该器件还集成了一个发送器和一个接收器，可支持半双工和全双工 RS-485 端口。MODE 选择引脚支持共享总线和逻辑引脚，以便这些协议共享单个通用连接器。提供了适用于 RS-485 总线引脚和 RS-232 接收器输入的集成端接，因此无需外部元件即可实现全功能通信端口。这些器件具有压摆率选择功能，因此可在两种最大速度（根据 SLR 引脚设置）下使用
品牌名称: TI(德州仪器)
商品型号: THVD4411RGER
商品编号: C31909485
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.179392克(g)

商品参数

商品概述

THVD4411 是一款高度集成且稳健的多协议收发器，支持 RS-232、RS-422 和 RS-485 物理层。该器件具有一个发送器和一个接收器，可支持 1T1R RS-232 端口。此外，该器件还集成了一个发送器和一个接收器，可支持半双工和全双工 RS-485 端口。MODE 选择引脚支持共享总线和逻辑引脚，以便这些协议共享单个通用连接器。提供了适用于 RS-485 总线引脚和 RS-232 接收器输入的集成端接，因此无需外部元件即可实现全功能通信端口。这些器件具有压摆率选择功能，因此可在两种最大速度（根据 SLR 引脚设置）下使用。这些器件具有集成的 4 级 IEC ESD 保护，无需外部系统级保护元件。此外，当总线输入均处于开路或短路状态或总线空闲时，RS-485 接收器失效防护功能会将接收到的逻辑输出驱动为逻辑高电平。在关断模式下，消耗的电流超低（典型值为 10μA），非常适合功耗敏感型应用。该器件需要由 3V 至 5.5V 电源为 RS-232 的电荷泵以及 RS-232 和 RS-485 的驱动器和接收器供电。单独的逻辑电源 V₁₀（1.65V 至 5.5V）使得此器件能够与低电平微控制器连接。

商品特性

符合或超出 TIA/EIA-485A 和 TIA/EIA-232F 标准的要求
1 个发送器，1 个接收器（对于 RS-232）
1 个发送器，1 个接收器（对于 RS-485）
适用于 RS-485 模式的片上可切换 120Ω 端接电阻器
用于 RS-232 信号传输的集成电荷泵
3V 至 5.5V 的电源电压
用于逻辑数据和控制信号的 1.65V 至 5.5V 电源
RS-485 差分输出超过 2.1V，在 5V 电源下与 PROFIBUS 兼容
适用于 RS-232 模式的大输出摆幅（典型值为±9V）
SLR 引脚可选数据速率：
- RS-232 3T5R 模式：250kbps 和 1Mbps
- RS-485 半双工和全双工模式：500kbps 和 20Mbps
总线 I/O 保护：
- ±16kV HBM ESD
- ±8kV IEC 61000-4-2 接触放电和 ±15kV 气隙放电
- ±4kV IEC 61000-4-4 快速瞬态突发
关断引脚可在禁用状态下实现极低电流消耗（典型值为 10μA）
适用于热插拔功能的无干扰上电/断电
适用于 RS-485 的 1/8 单位负载（多达 256 个总线节点）
适用于 RS-485 接收器的开路、短路和空闲总线失效防护
总线短路保护、热关断
更宽的环境温度范围： -40℃ 至 125℃
节省空间的高效散热型 4mm x 4mm VQFN-24 封装

应用领域

工业 PC
工厂自动化和控制
HVAC 系统
楼宇自动化
销售点终端
电网基础设施
工业运输

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	1Mbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±16kV
	有无电荷泵	有
	工作温度	-40℃~+125℃
	静态电流	3.8mA
