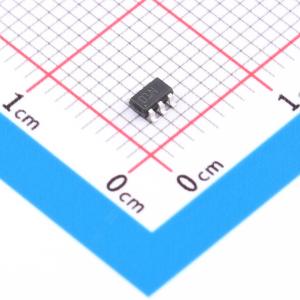

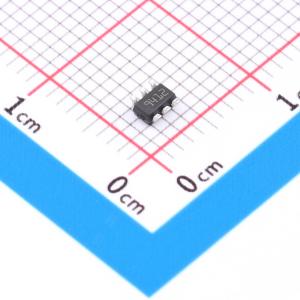

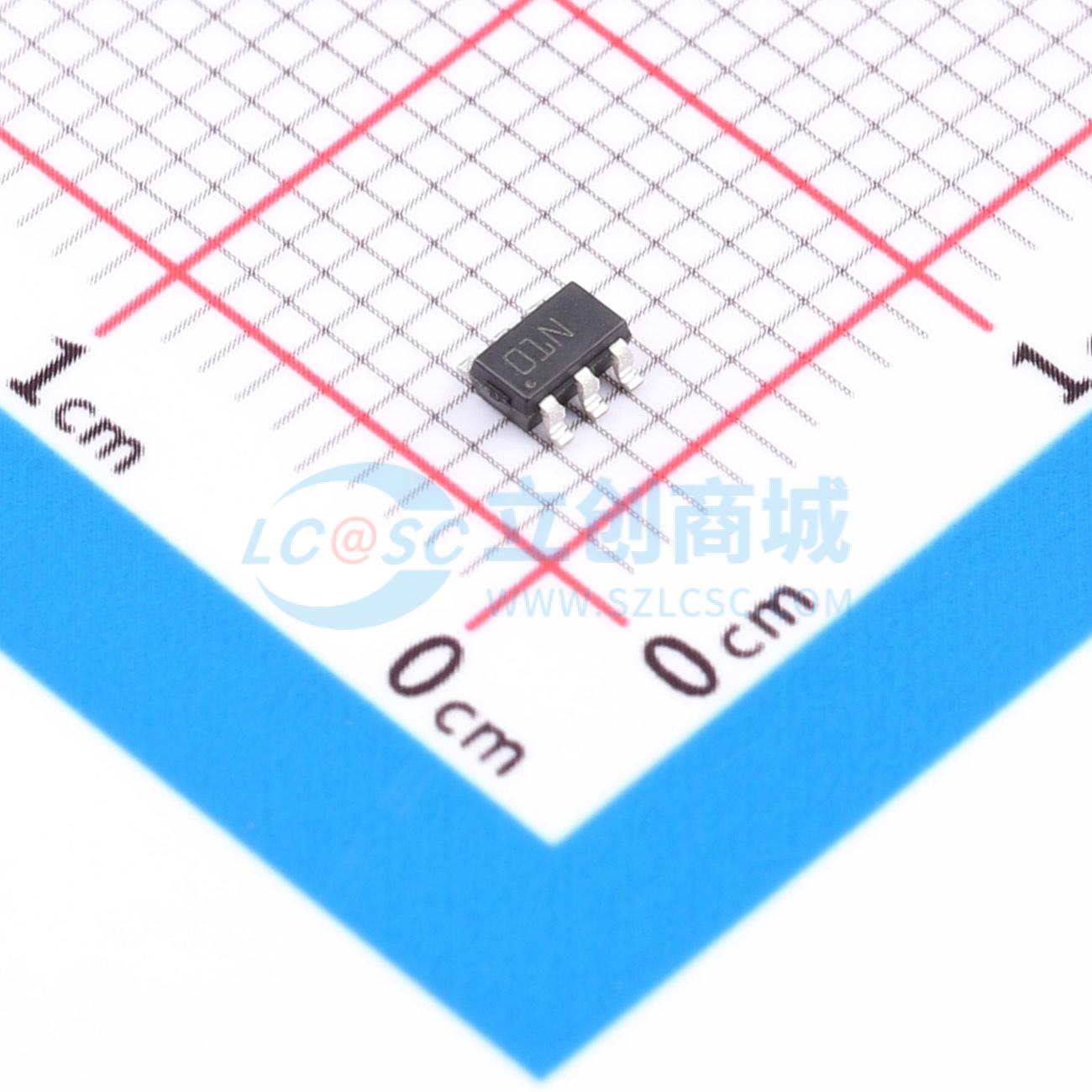

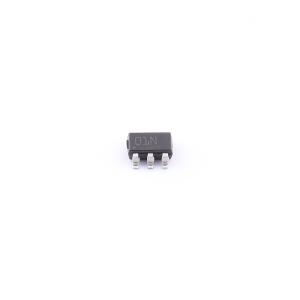

DCP3601NMR
降压型 1A 3.3V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- DCP3601NMR
- 商品编号
- C31882414
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.890909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~36V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；输出放电；EMI优化(抖频模式) |
商品概述
DCP3601是一款宽输入电压、易于使用的同步降压转换器，能够驱动高达1 A的负载电流。其3.3 V至36 V的扩展输入范围使其适用于广泛的工业应用。DCP3601以1 MHz固定开关频率工作，允许使用小型电感器以优化解决方案尺寸。可选开关频率抖动功能可改善电磁干扰性能。该器件基于峰值电流模式架构，集成了软启动电路、过流保护电路、过温保护和输出过压保护，并采用SOT23-6L封装。
商品特性
- 在600 mA负载下典型效率为88%（VIN = 24 V，VOUT = 5 V）
- 在600 mA负载下典型效率为91%（VIN = 12 V，VOUT = 5 V）
- 3.3 V至36 V输入工作电压范围
- 高达1 A的输出电流能力
- 110 μA输入静态电流
- 1 MHz固定开关频率
- 同步整流
- 内部补偿网络
- 峰值电流模式控制
- 两种不同版本：LCM用于轻载时的高效率，LNM用于对噪声敏感的应用
- 输出过压保护
- 热关断
- 精密使能功能
- 开关频率抖动
- 采用SOT23-6L封装
应用领域
- 主要家电
- 智能电表
- 工业24 V总线转换
