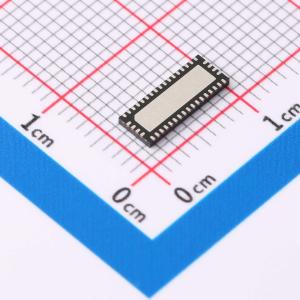

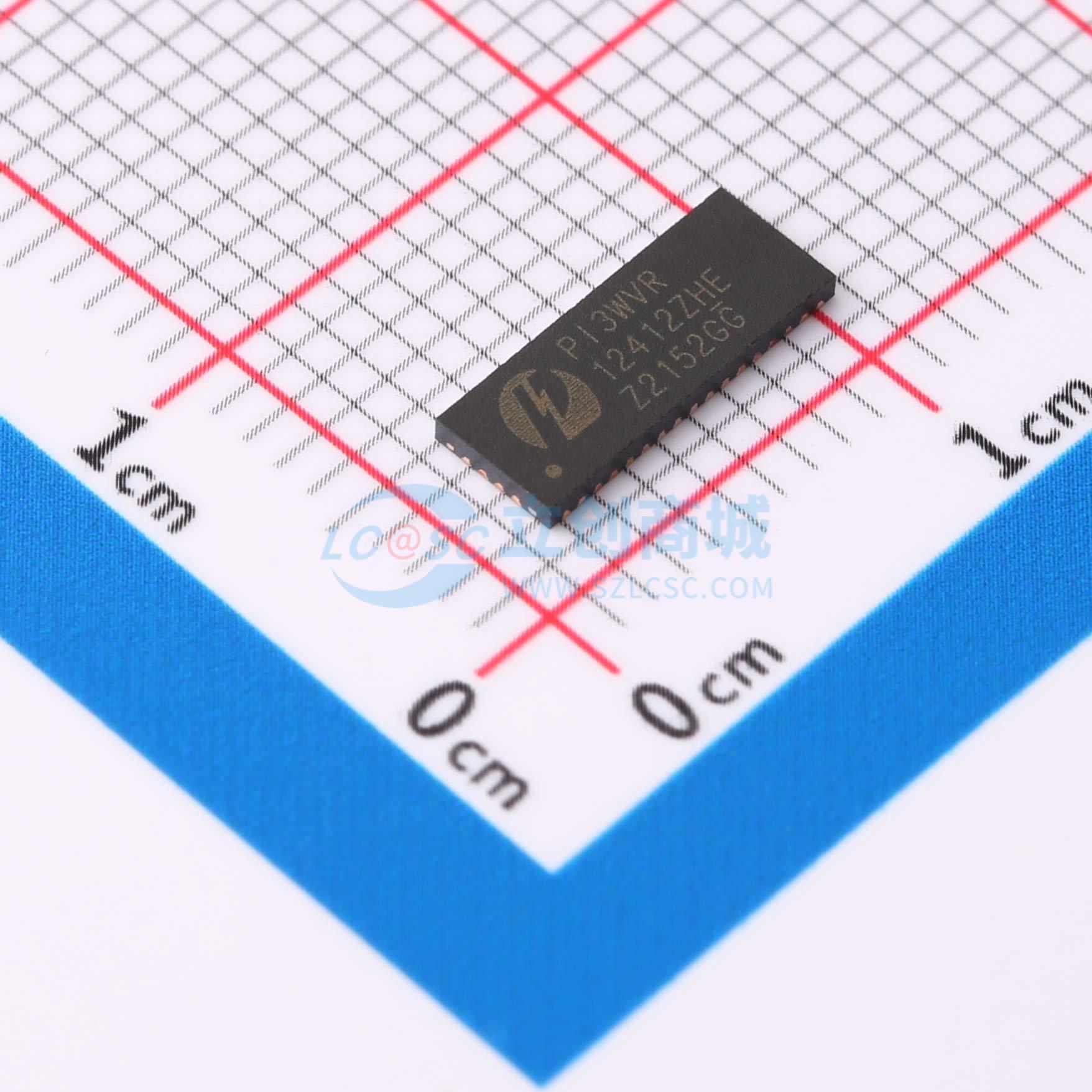

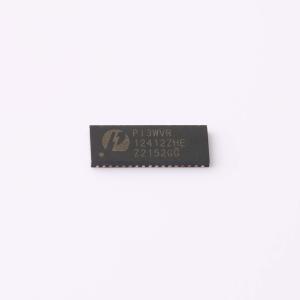

温馨提醒：图片仅供参考，商品以实物为准
PI3WVR12412ZHEX
HDMI2.0, DisplayPort1.2 视频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4通道1:2多路复用/解复用器，支持RBR、HBR1或HBR2。数据速率：高数据通道为3.4 Gbps至6.0 Gbps。支持HDMI 2.0、DisplayPort 1.2和其他新兴及专有标准。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3WVR12412ZHEX
- 商品编号
- C361093
- 商品封装
- TQFN-42(3.5x9)
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 11Ω | |
| 工作温度 | -40℃~+105℃ | |
| 带宽 | 4.8GHz | |
| 传播延迟(tpd) | 80ps |
商品概述
PI3WVR12412是一款具备宽电压范围能力的多标准视频开关。它支持HDMI 2.0、DisplayPort 1.2以及新兴和专有标准。 对于TMDS信号，PI3WVR12412能够传输峰峰值差分高达1.2 V、共模电压从0至3.4 V的高速信号。 宽电压范围允许直流耦合多标准操作。省去交流耦合电容可节省电路板空间，并改善高密度PCB设计的信号完整性。高速通道还能传输高达1MHz的0V - 3.3V CMOS信号。 除了四个高速通道外，PI3WVR12412还使用DDC/AUX和HPD通道复用/解复用器对DDC和HPD信号或AUX和HPD信号进行切换。
商品特性
- 4通道、1:2复用/解复用器，支持RBR、HBR1或HBR2
- 高速数据通道的数据速率：3.4 Gbps至6.0 Gbps
- 在HDMI模式下，支持带HPD通道复用/解复用器的DDC
- 在DP模式下，支持720 Mbps高速DP AUX
- Dx通道在3.0 GHz时的插入损耗为 -1.7 dB
- Dx通道的 -3 dB带宽：4.8 GHz
- Dx通道在3.0 GHz时的回波损耗： -16 dB
- 高速通道的低串扰：在6.0 Gbps时为 -25 dB
- 高速通道的低关断隔离度：在6.0 Gbps时为 -22 dB
- 低通道间偏斜，最大35ps
- 低比特间偏斜，典型值5ps（“+”和“-”比特之间）
- VDD工作范围：3.3V +/-10%
- ESD耐受能力：2kV HBM
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 用于4K2K超高清视频显示和广播视频设备，在源端和接收端之间以低信号衰减路由HDMI 2.0视频信号。
- 用于PC和显示器，在源端和接收端之间以低信号衰减路由DisplayPort视频信号。
