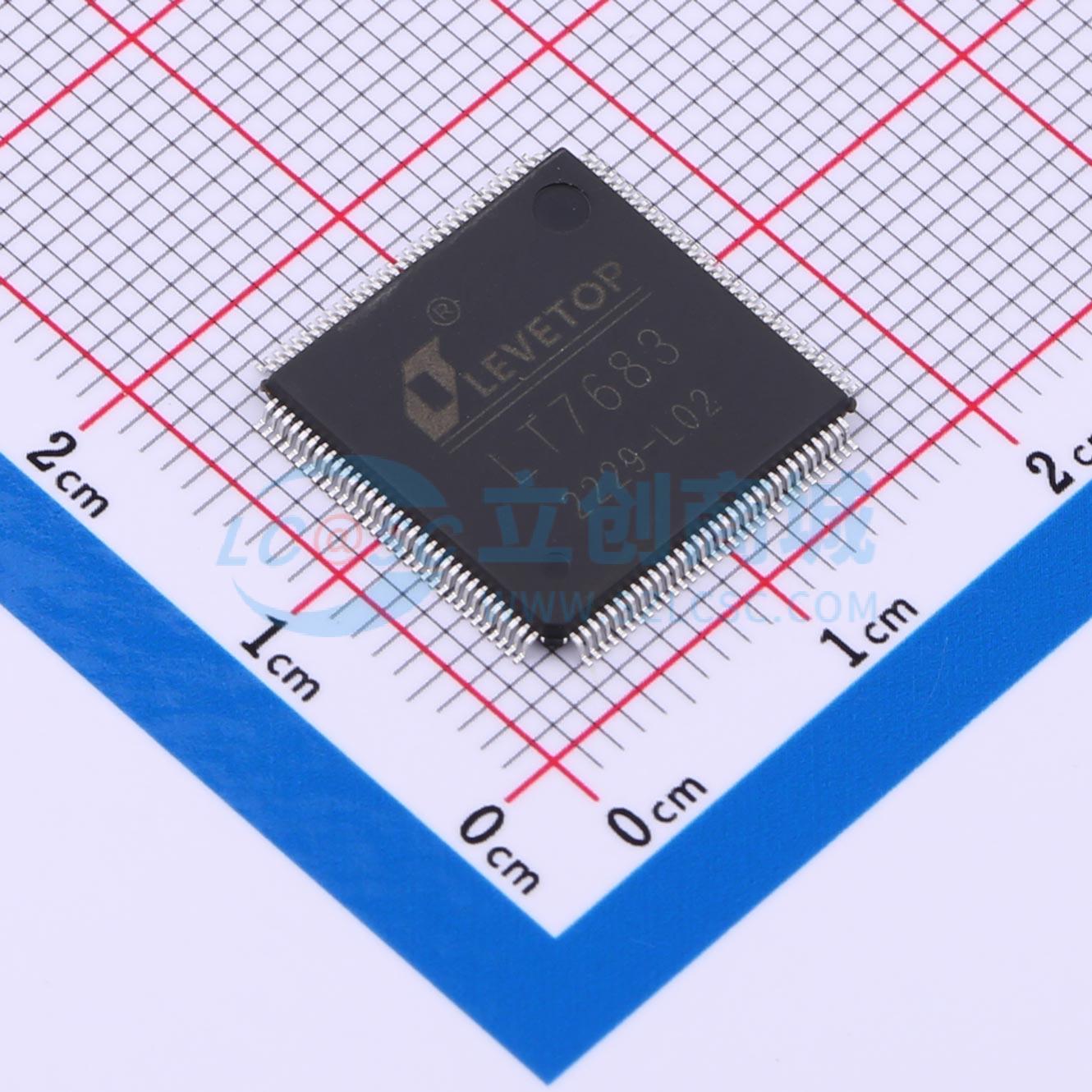

LT7683

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT7683是一系列的高效能 LCD 图形加速显示芯片，显示的分辨率可以支持由 320*240 （QVGA ）到1280*1024 （SXGA），可以推劢 16/18/24-bits RGB 接口的 TFT 显示屏，为 QFP-128Pin 封装型式。
品牌名称: Levetop(乐升)
商品型号: LT7683
商品编号: C360622
商品封装: LQFP-128(14x14)
包装方式: 托盘
商品毛重: 4.04克(g)

商品参数

商品概述

LT7680/1/3/6 是一款高效能TFT-LCD 图形加速显示芯片。其主要的功能就是协助MCU 将所要显示到TFT 屏的内容传递给TFT 驱动器（Driver），并且提供图形加速、PIP（Picture-in-Picture）、几何图形绘图等功能，除了提升显示效率外，还大大的降低MCU 处理图形显示所花费的时间，而LT768x 也支持非常宽广的显示分辨率，可以由 320240 （QVGA）到12801024 （SXGA），显示屏则支持16/18/24bits 的RGB 接口。 LT768x 支持各种MCU 接口，包括SPI、I2C 的串口，或者是8 位、16 位并行接口。为了达到多层次高分辨率的显示效果，LT768x 内建 128Mb 显示内存，可以支持从每像素1bit 的2 灰阶到高达每像素24bits 的16M 颜色显示。同时要减少动画显示的MCU 在软件操作上的负担，LT768x 内建几何绘图引擎，支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形等功能，同时内嵌的硬件图形加速引擎（BTE）提供了命令类型的图形操作，如显示旋转、画面镜射、画中画（PIP/子母画面）及图形混合透明显示等功能，大大提升了产品的显示效能，因而能够极大程度地减轻MCU 的软件运行负担，如果使用高速的SPI 接口更能减少MCU I/O 口的需求，而不必为了TFT 屏而去升级MCU。

应用领域

家电
多功能事务机
工业设备
电子仪器
医疗设备
人机接口
检测设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	LCD驱动
	工作电压	3V~3.6V
	接口类型	I2C；SPI
	工作电流	60mA

	属性	参数值
	工作温度	-40℃~+85℃
	频率	10MHz
	耗散功率(Pd)	300mW
