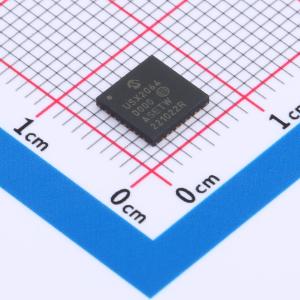

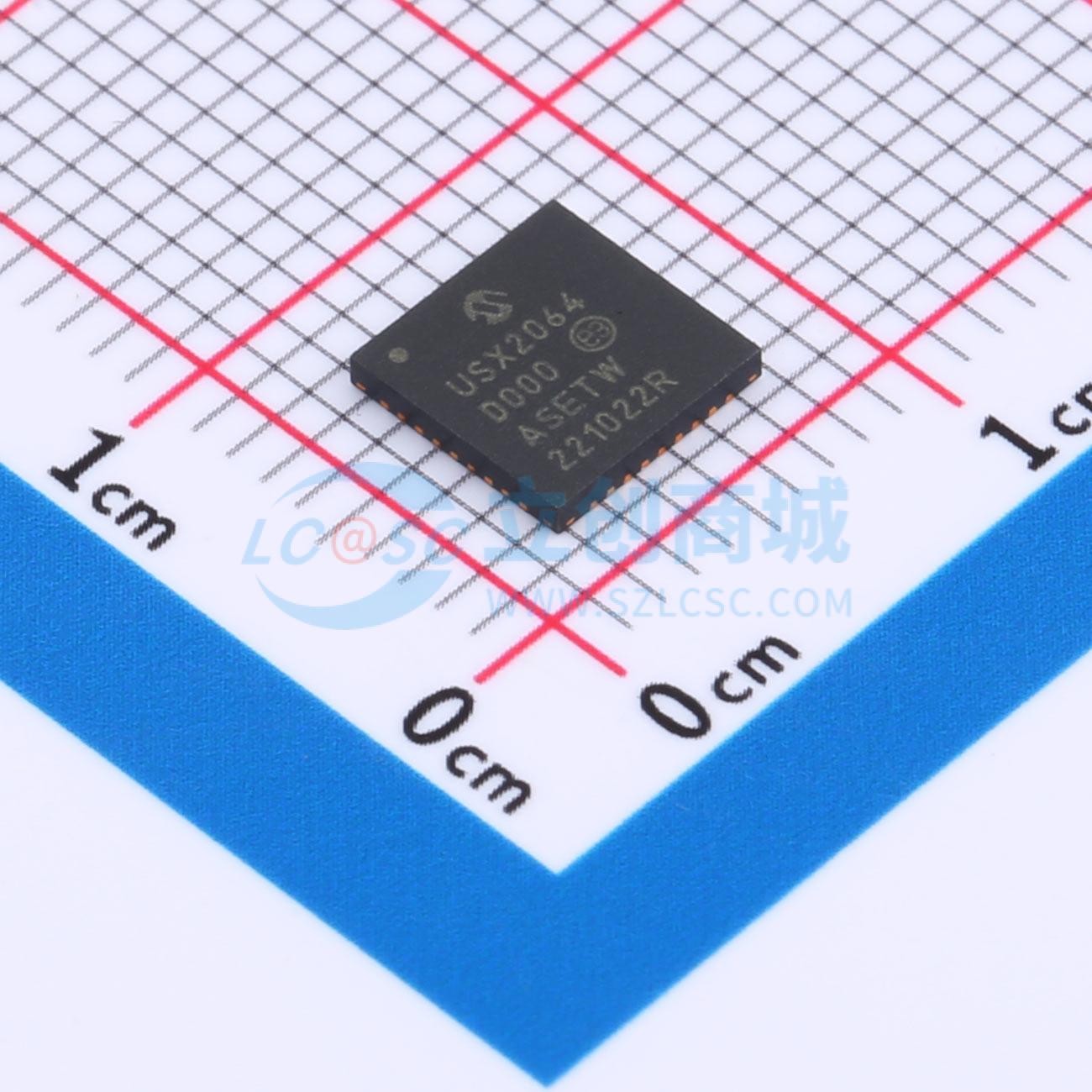

USX2064T/M2

USB 2.0 高速集线器控制器

描述

Microchip USB251xB/xBi 集线器是一系列低功耗、可配置的多事务转换器（MTT）集线器控制器IC产品，适用于嵌入式USB解决方案。部件编号中的x表示可用的下游端口数量，而B表示支持电池充电。Microchip集线器在所有启用的下游端口上支持低速、全速和高速（如果作为高速集线器运行）设备。高性能、低功耗、小尺寸的集线器控制器IC，具有2、3或4个下游端口。完全符合USB 2.0规范[1]。通过单个串行I2C EEPROM或SMBus从端口提供增强的OEM配置选项。MultiTRAKTM - 高性能多事务转换器，为每个端口提供一个事务转换器。PortMap - 灵活的端口映射和禁用顺序。PortSwap - 可编程USB差分对引脚位置简化了PCB设计，使USB信号线直接对齐到连接器。PHYBoost - 通过4级驱动强度分辨率提供可编程USB信号驱动强度，以恢复信号完整性。USB251xB/xBi产品与USB251x/xi/xA/xAi产品完全引脚兼容，可以直接替换——节省成本包括使用相同的PCB组件以及通过相似性合规性认证。全面的电源管理，每个下游端口均可单独或成组控制电源。完全集成的USB端接和上拉/下拉电阻。支持单个外部3.3V供电源；内部调节器提供1.2V内部核心电压。板载24MHz晶体驱动器或外部24MHz时钟输入。可定制供应商ID、产品ID和设备ID。4千伏HBM JESD22-A114F ESD保护（有电和无电状态）。支持自供电或总线供电操作。支持USB电池充电规范Rev. 1.1，用于充电下游端口（CDP）。USB251xB/xBi提供以下封装：- 36引脚SQFN（6x6 mm）（首选）- 36引脚QFN（6x6 mm）（传统）。USB251xBi产品支持-40℃至+85℃的工业温度范围。USB251xB产品支持0℃至+85℃的扩展商用温度范围。

品牌名称

MICROCHIP(美国微芯)

商品型号

USX2064T/M2

商品编号

C2962520

商品封装

VFQFN-36​

包装方式

编带

商品毛重

0.15克(g)
