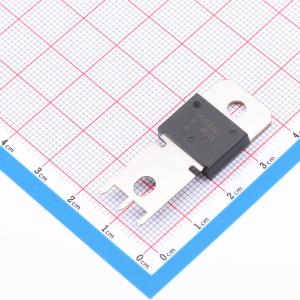

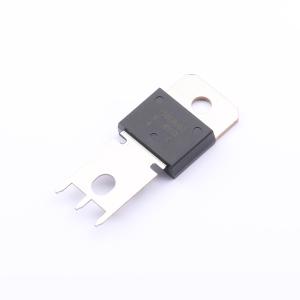

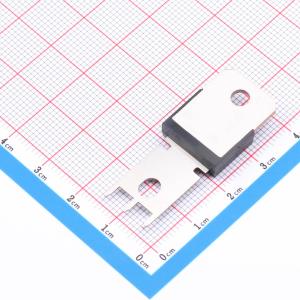

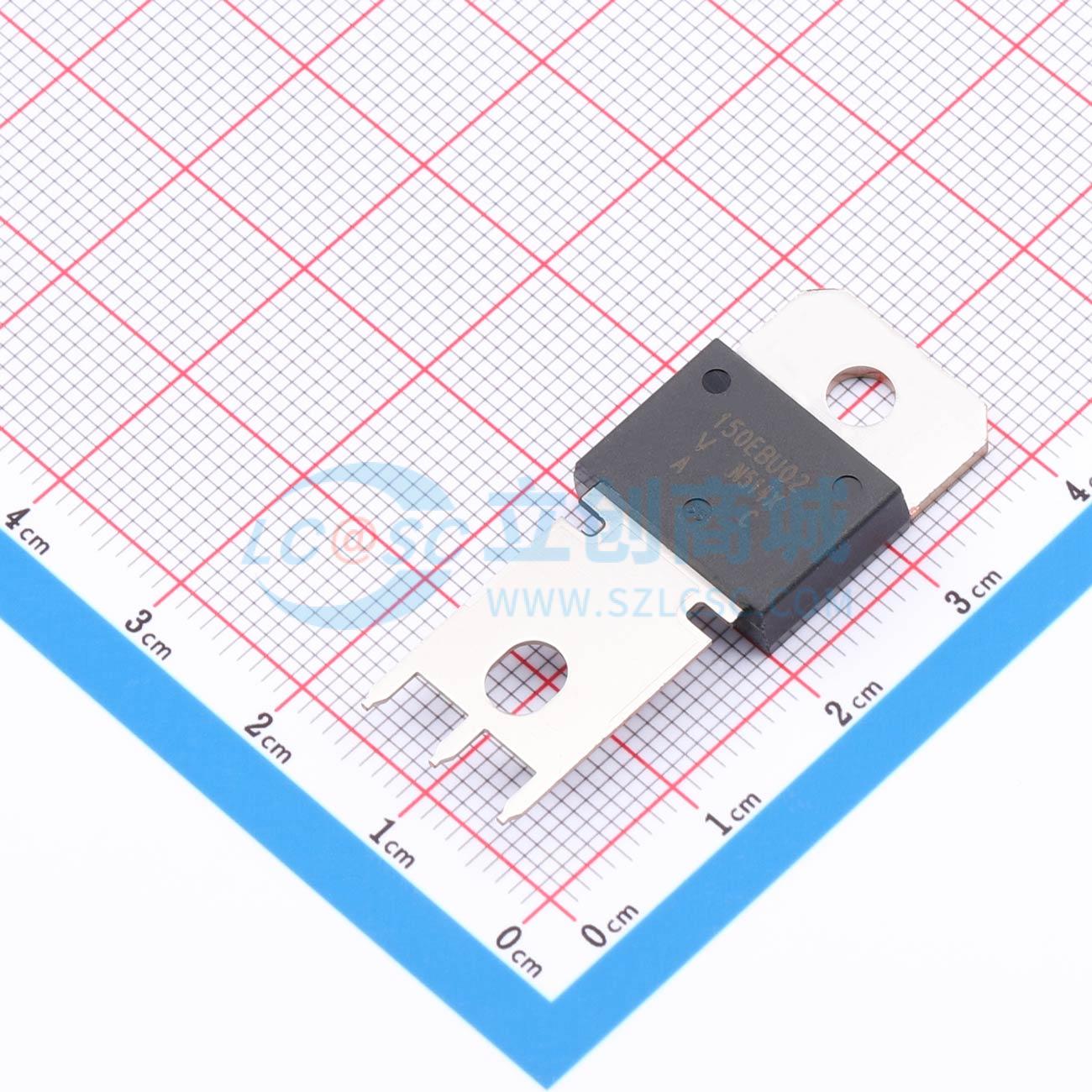

VS-150EBU02-N4
200V 150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些二极管经过优化，可减少高频功率调节系统中的损耗和电磁干扰/射频干扰。在大多数应用中，恢复的软度消除了对缓冲器的需求。这些器件非常适合高频焊接、电源转换器和其他开关损耗占总损耗比例不大的应用。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-150EBU02-N4
- 商品编号
- C31784915
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.13V@150A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 150A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50uA | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | -55℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
这些二极管经过优化，旨在降低高频功率调节系统中的损耗与EMI/RFI。其软恢复特性使得在大多数应用中无需使用缓冲电路。这些器件非常适用于高频焊接、功率转换器以及其他开关损耗在总损耗中占比不显著的应用场合。
商品特性
- 超快恢复时间
- 最高工作结温175℃
- 仅支持螺钉安装
- 依据JEDEC JESD 47标准设计与认证
- PowerTab封装
应用领域
- 高频焊接
- 功率转换器
