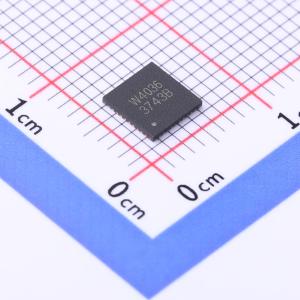

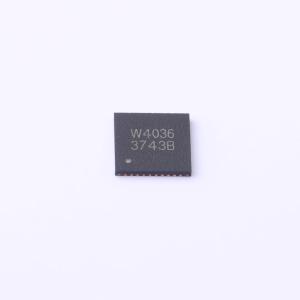

温馨提醒：图片仅供参考，商品以实物为准

IS31FL3743B-QULS4-TR

具备12MHz SPI接口的18×11点阵LED驱动器

描述: IS31FL3743B 是一款通用的 18 x n (n = 1~11) LED 矩阵，通过 12MHz SPI 接口进行编程。每个 LED 可以通过 8 位 PWM 数据和 8 位 DC 缩放数据单独调光，允许 256 级线性 PWM 调光和 256 级 DC 电流可调级别。此外，可以检测每个 LED 的开路状态，并且 IS31FL3743B 将开路信息存储在开路寄存器中，可以通过 SPI 读取这些信息来告知 MCU 是否存在任何开路或短路的 LED。IS31FL3743B 的工作电压范围为 2.7V 至 5.5V，并具有非常低的关断和工作电流。它采用 UQFN-40 (5mm x 5mm) 封装，在 -40°C 至 +125°C 的温度范围内工作。主要特点包括：- 供电电压范围：2.7V 至 5.5V- 18 路电流沉（最大）- 支持 18 x 1 (n = 1~11) LED 矩阵配置- 单个 256 级 PWM 控制- 单个 256 级 DC 电流控制- 全局 256 级 DC 电流控制- SDB 上升沿复位 SPI 模块- 29kHz PWM 频率- 12MHz SPI 接口- 状态查找寄存器- 单个开路和短路错误检测功能- 180 度相位延迟操作以减少电源噪声- De-ghost 级联用于芯片同步- UQFN-40 (500m x 50m) 封装注：原文中的 "UQFN-40 (500m x 50m)" 应该是笔误，正确的应该是 "UQFN-40 (5mm x 5mm)"。
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3743B-QULS4-TR
商品编号: C2962218
商品封装: QFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.244克(g)

商品参数

商品概述

IS31FL3743B 是一款通用的 18 x n (n = 1~11) LED 矩阵，通过 12MHz SPI 接口进行编程。每个 LED 可以通过 8 位 PWM 数据和 8 位 DC 缩放数据单独调光，允许 256 级线性 PWM 调光和 256 级 DC 电流可调级别。此外，可以检测每个 LED 的开路状态，并且 IS31FL3743B 将开路信息存储在开路寄存器中，可以通过 SPI 读取这些信息来告知 MCU 是否存在任何开路或短路的 LED。IS31FL3743B 的工作电压范围为 2.7V 至 5.5V，并具有非常低的关断和工作电流。它采用 UQFN-40 (5mm x 5mm) 封装，在 -40°C 至 +125°C 的温度范围内工作。

主要特点包括：

供电电压范围：2.7V 至 5.5V
18 路电流沉（最大）
支持 18 x 1 (n = 1~11) LED 矩阵配置
单个 256 级 PWM 控制
单个 256 级 DC 电流控制
全局 256 级 DC 电流控制
SDB 上升沿复位 SPI 模块
29kHz PWM 频率
12MHz SPI 接口
状态查找寄存器
单个开路和短路错误检测功能
180 度相位延迟操作以减少电源噪声
De-ghost 级联用于芯片同步
UQFN-40 (500m x 50m) 封装

注：原文中的 "UQFN-40 (500m x 50m)" 应该是笔误，正确的应该是 "UQFN-40 (5mm x 5mm)"。

应用领域

手持设备的LED显示
游戏设备（键盘、鼠标等）
白色家电应用中的LED

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	12MHz
	通道数	18
	输出电流	36.91mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；开路保护
	拓扑结构	-
	工作温度	-40℃~+125℃
