CN3387

CN3387是一款PFM升压型镍氢电池充电控制集成电路，可以对4节到12节镍氢电池进行充电管理。CN3387输入电压范围2.7V到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，电池电压过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合5V输入，为多节镍氢电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。

当接入输入电源后，CN3387进入恒流充电状态，STAT管脚输出高电平，片外N沟道场效应晶体管导通，电感电流上升，输出电容中的能量转移到电池中。当电感电流上升到外部电流检测电阻设置的上限时，片外N沟道场效应晶体管截止，电感电流下降，电感中的能量转移到输出电容和电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道场效应晶体管再次导通，如此循环。电池电压通过电阻分压网络反馈到CN3387的FB管脚，当FB管脚电压达到1.125V(典型值)时， CN3387进入维持充电状态，输入电流降低到恒流充电时的66%，同时启动内部定时电路。当内部定时结束或者FB管脚电压达到1.205V时，充电过程结束，片外N沟道MOSFET截止，CN3387进入充电结束状态，STAT管脚输出低电平。在充电结束状态，没有电流从输入端流向电池。当FB管脚电压下降到再充电阈值1.105V(典型值)时，CN3387再次进入充电状态。CN3387最高工作频率可达1MHz。

CN3387为升压型充电控制集成电路，正常情况下，电池电压高于输入电压。在某些情况下，如果电池电压低于输入电压，甚至电池短路，那么片外N沟道场效应晶体管关断时间延长，充电电流变小，对电池起到保护作用。

其他功能包括芯片使能输入端，电池端过压保护等。

• 当接入输入电源后，CN3387进入恒流充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。
• 当FB管脚电压达到1.125V(典型值)时，CN3387进入维持充电模式，此时输入电流减小为恒流状态的66%，同时启动内部定时器。
• 当内部定时结束或者FB管脚电压达到1.205V时，充电过程结束，片外N沟道MOSFET保持截止状态。
• 当FB管脚电压下降到再充电阈值(1.105V)时，CN3387再次进入充电状态。
• CN3387最高工作频率可达1MHz。
• 工作温度范围从－40℃到 +85℃。
• 当电池电压低于输入电压或电池短路时，CN3387在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。
• 其他功能包括芯片使能输入，状态指示输出端等。

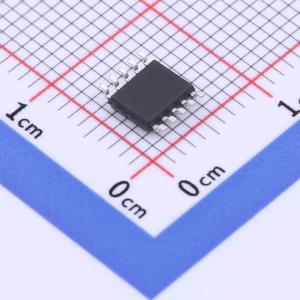

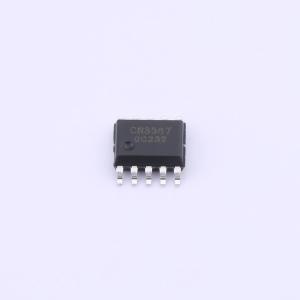

• CN3387采用10管脚的SSOP10封装。

• 独立镍氢电池充电器
• 电动工具
• 玩具
• 适合太阳能供电应用
