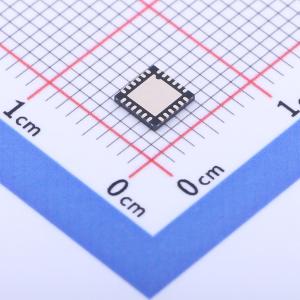

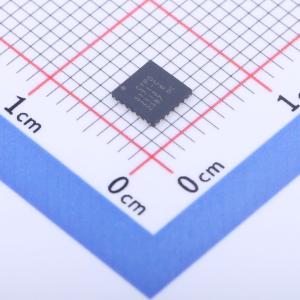

CYPD3171-24LQXQT

EZ-PD CCG3PA是一款高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD标准，适用于PC电源适配器、移动充电器、车载充电器和移动电源应用。在这些应用中，CCG3PA提供了额外的功能和物料清单（BOM）集成优势。CCG3PA采用专有的M0S8技术，配备32位Arm Cortex-M0处理器、64 KB闪存、完整的Type-C USB-PD收发器、Type-C端口所需的所有终端电阻、用于电压（VBUS）调节的集成反馈控制电路和系统级ESD保护。它提供24引脚QFN和16引脚SOIC封装。

• 支持USB PD3.0版本1.1规范，包括可编程电源模式
• 可配置电阻RP和RD
• 支持一个USB Type-C端口和一个Type-A端口
• 支持QC 4.0、苹果2.4A充电、AFC、BC 1.2
• 在DP/DM线上集成所有所需的终端
• 二次侧反馈节点的模拟调节（直接反馈或光耦）
• 集成用于VBUS控制的并联稳压器功能
• 恒流或恒压模式
• 支持用于恒流控制的低端电流检测
• VBUS到CC短路保护
• 片上过压保护（OVP）、过流保护（OCP）、欠压保护（UVP）和短路保护（SCP）
• 通过集成ADC电路支持一次性可编程（OTP）
• Arm Cortex-M0 CPU
• 64 KB闪存
• 8 KB SRAM
• 集成振荡器，无需外部时钟
• 3.0至24.5 V工作电压（耐压30 V）
• 在CC、VBUS_C_MON_DISCHARGE、DP0、DM0、P2.2和P2.3引脚上
• 根据IEC61000 - 4 - 2 4C级标准，支持±8 kV接触放电和±15 kV空气间隙放电
• 24引脚QFN和16引脚SOIC封装
• 支持扩展工业温度范围 -40 ℃至 +105 ℃

• PC电源适配器
• 移动充电器
• 车载充电器
• 移动电源应用
