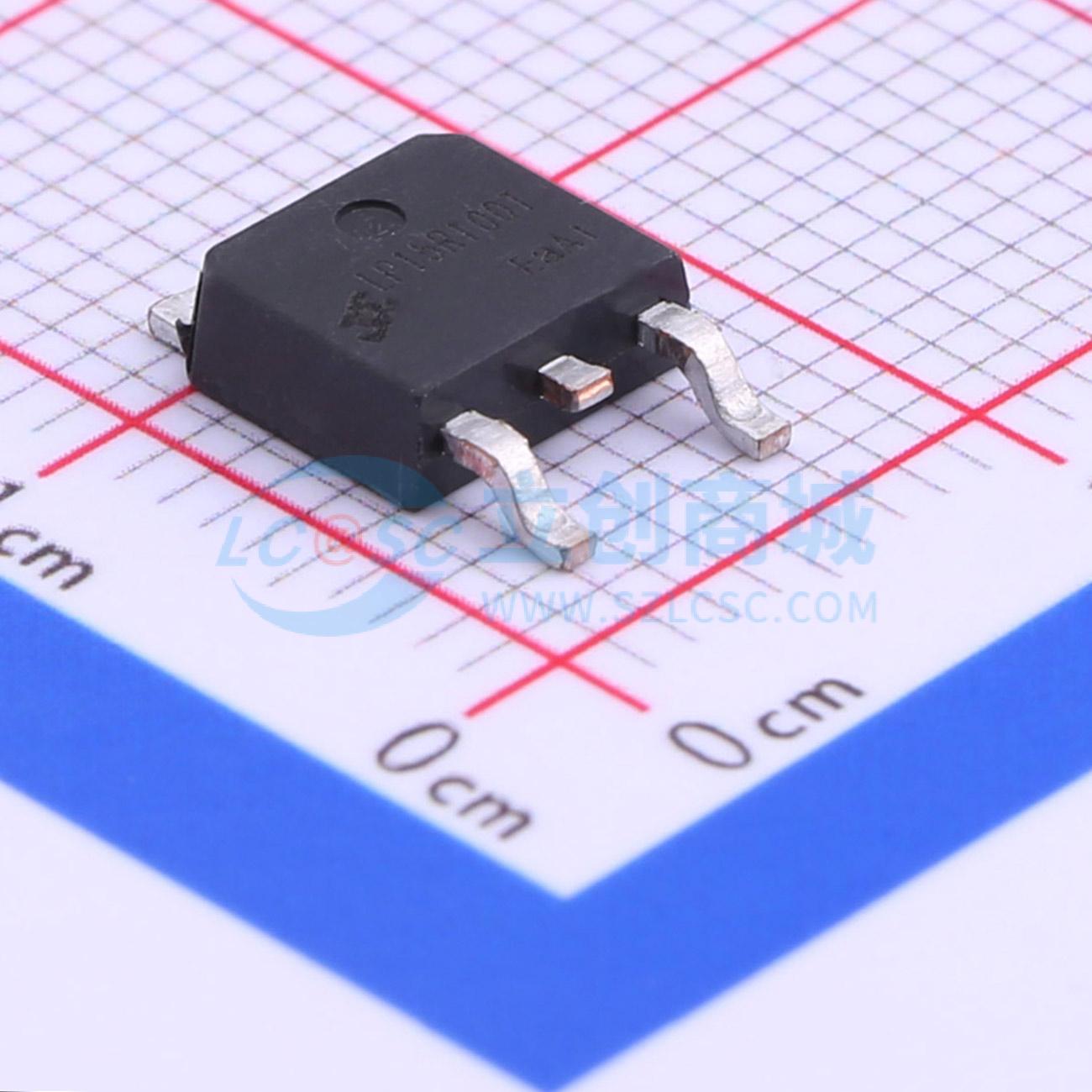

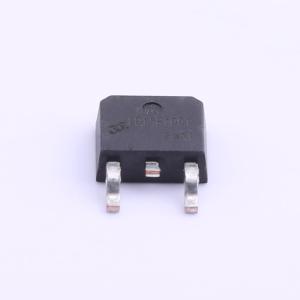

温馨提醒：图片仅供参考，商品以实物为准
LP15R100T
LP15R100T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP15R100T 是一款高性能高耐压的副边同步整流控制芯片，适用于 AC-DC 的同步整流应用，适用于正激系统和反激系统。LP15R100T 支持 DCM，BCM，QR 和 CCM 多种工作模式。LP15R100T 采用专利的整流管开关技术，可以有效的避免因激磁振荡引起的驱动芯片误动作以及在 CCM 工作条件下纯电压判定的关断延迟造成的效率损失。
- 品牌名称
- 芯茂微
- 商品型号
- LP15R100T
- 商品编号
- C360162
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式；正激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 5.8V~6.4V | |
| MOS耐压 | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | CRM；CCM；QR；DCM | |
| 导通电阻 | 11mΩ | |
| 静态电流(Iq) | 350uA | |
| 关断延时 | 30ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
LP15R100T 是一款高性能高耐压的副边同步整流控制芯片，适用于 AC-DC 的同步整流应用，适用于正激系统和反激系统。LP15R100T 支持 DCM，BCM，QR 和 CCM 多种工作模式。LP15R100T 采用专利的整流管开关技术，可以有效的避免因激磁振荡引起的驱动芯片误动作以及在 CCM 工作条件下纯电压判定的关断延迟造成的效率损失。LP15R100T 集成 VCC 供电技术，在不需要辅助绕组供电的情况下，保证芯片 VCC 不会欠压。LP15R100T 采用 TO-252 封装。
商品特性
- 隔离型的同步整流控制应用
- 适用正激和反激系统
- 兼容 DCM，BCM，QR，CCM 多种工作模式
- 100V 功率管耐压
- 专利的整流管开关技术
- 集成 VCC 供电
- 芯片供电欠压保护
- 芯片过压钳位
- 芯片启动前驱动脚防误导通
- 外围元器件少
- TO-252 封装
应用领域
- 充电器和适配器的同步整流
- 正激控制器和反激控制器
