温馨提醒：图片仅供参考，商品以实物为准
商品参数
参数完善中
商品概述

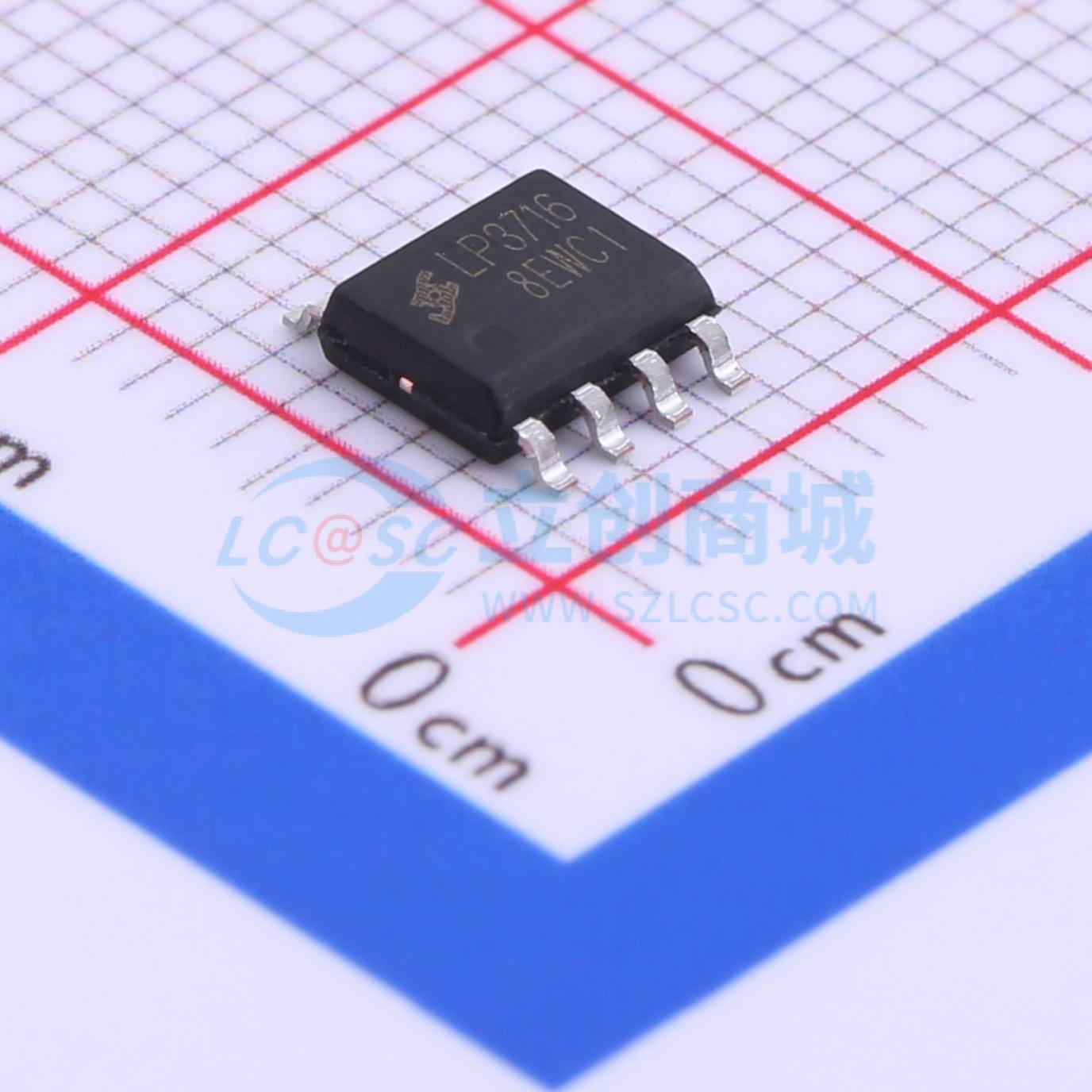

LP3716是一款高性能隔离型适配器和充电器的控制芯片。通过原边侧的电流和电压检测实现恒流和恒压功能，内置环路稳定性补偿，可以省略TL431和光电耦合器。 LP3716通过设定外部的限流电阻和变压器原副边匝比来实现恒流输出功能，通过设定FB的分压电阻和辅助侧匝比来实现恒压功能。同时为了实现更好的输出电压调整率，LP3716内置输出线缆补偿功能，可以通过设定FB上电阻的值来调节输出线缆补偿值。 在恒压调制阶段，为了得到更好的平均效率和音频特性，LP3716采用了包含PFM/PWM的多模式控制，在重载时，芯片工作在PFM和谷底导通区域，得到高效率和EMI特性；中载时，为了得到更好的音频特性，系统工作在PWM调制；轻载时，工作在低频PFM并降低驱动电流以提升平均效率。 LP3716集成了多种重启的保护功能，包括VCC过压/欠压保护，FB电阻开短路保护，输出短路保护，输出电压过压保护和过温保护等。 LP3716采用SOP8封装
商品特性
- 集成BJT，适用于12W以下隔离方案
- 75mW待机，满足六级能效
- 谷底开通机制，提升系统效率
- 特有随机抖频，改善EMI
- 斜坡电流驱动，优化平均效率
- 高精度的恒压恒流控制
- 特有的输出线损补偿技术
- PFM/PWM多模式控制改善效率和音频特性
- 输出短路保护功能
- FB电阻开短路保护功能
- 输出过压保护功能
- VCC电压过压保护功能
- 过温保护
应用领域
- 手机、无绳电话、PDA、MP3和其它便携式设备等的适配器、充电器
- LED驱动电源
- 线性电源和RCC开关电源升级换代
- 其它辅助电源
