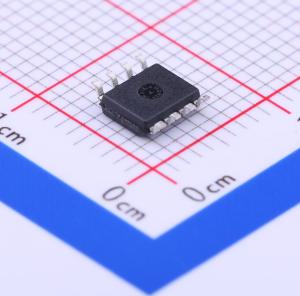

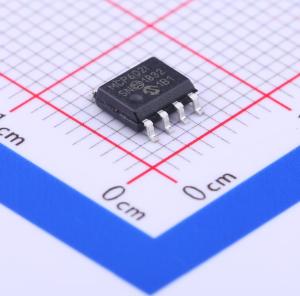

温馨提醒：图片仅供参考，商品以实物为准
MCP602T-I/SN
单电源CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP601/1R/2/3/4系列低功耗运算放大器（运放）提供单通道（MCP601）、带片选（CS）的单通道（MCP603）、双通道（MCP602）和四通道（MCP604）配置。这些运放采用先进的CMOS技术，具有低偏置电流、高速运行、高开环增益和轨到轨输出摆幅的特点。该系列产品可在低至2.7V的单电源电压下工作，每个运放的静态电流典型值为230μA。此外，共模输入电压范围可低至地电位以下0.3V，使这些运放非常适合单电源工作。由于静态电流低，这些器件适用于低功耗、电池供电的电路；因其带宽宽，可用于A/D转换器驱动放大器；凭借低输入偏置电流，还可用于抗混叠滤波器。MCP601、MCP602和MCP603采用标准的8引脚PDIP、SOIC和TSSOP封装。MCP601和MCP601R也提供标准的5引脚SOT - 23封装，而MCP603提供标准的6引脚SOT - 23封装。MCP604采用标准的14引脚PDIP、SOIC和TSSOP封装。MCP601/1R/2/3/4系列产品适用于工业级和扩展级温度范围，电源电压范围为2.7V至6.0V。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP602T-I/SN
- 商品编号
- C360037
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.8MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 20pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 29nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 230uA | |
| 输出电流 | 22mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~6V |
商品概述
MCP601/1R/2/3/4系列低功耗运算放大器（运放）提供单通道（MCP601）、带片选（CS）的单通道（MCP603）、双通道（MCP602）和四通道（MCP604）配置。这些运放采用先进的CMOS技术，具有低偏置电流、高速运行、高开环增益和轨到轨输出摆幅的特点。该系列产品可在低至2.7V的单电源电压下工作，每个运放的静态电流典型值为230μA。此外，共模输入电压范围可低至地电位以下0.3V，使这些运放非常适合单电源工作。
由于静态电流低，这些器件适用于低功耗、电池供电的电路；因其带宽宽，可用于A/D转换器驱动放大器；凭借低输入偏置电流，还可用于抗混叠滤波器。
MCP601、MCP602和MCP603采用标准的8引脚PDIP、SOIC和TSSOP封装。MCP601和MCP601R也提供标准的5引脚SOT - 23封装，而MCP603提供标准的6引脚SOT - 23封装。MCP604采用标准的14引脚PDIP、SOIC和TSSOP封装。
MCP601/1R/2/3/4系列产品适用于工业级和扩展级温度范围，电源电压范围为2.7V至6.0V。
商品特性
- 单电源：2.7V至6.0V
- 轨到轨输出
- 输入范围包含地电位
- 增益带宽积：典型值2.8MHz
- 单位增益稳定
- 低静态电流：每个运放典型值230μA
- 片选（CS）：仅MCP603具备
- 温度范围：
- 工业级：-40℃至+85℃
- 扩展级：-40℃至+125℃
- 提供单通道、双通道和四通道配置
应用领域
- 便携式设备
- A/D转换器驱动器
- 光电二极管前置放大器
- 模拟滤波器
- 数据采集
- 笔记本电脑和个人数字助理（PDA）
- 传感器接口
