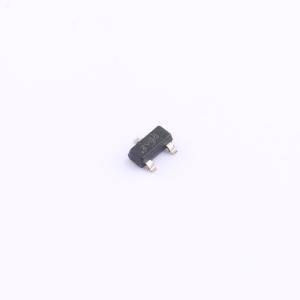

ESD852DBZR

双通道36V ESD保护二极管

描述: ESD8x2器件是用于USB电力传输(USB-PD)和工业接口的双向ESD保护二极管。这些器件旨在耗散达到或超过IEC61000-4-2标准所规定最高水平（±25kV接触放电和气隙放电，或 ±18kV接触放电和气隙放电）的ESD。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。
品牌名称: TI(德州仪器)
商品型号: ESD852DBZR
商品编号: C31693867
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	36V
	钳位电压	66V
	峰值脉冲电流(Ipp)	4.3A@8/20us
	峰值脉冲功率(Ppp)	233W@8/20us
	击穿电压(VBR)	40V；40V

商品概述

ESD8x2器件是用于USB供电（USB-PD）和工业接口的双向ESD保护二极管。该器件的额定耗散ESD能力满足或超过IEC 61000-4-2标准规定的最高等级（±25kV接触放电和空气放电，或±18kV接触放电和空气放电）。低动态电阻和低钳位电压可实现针对瞬态事件的系统级保护。这种保护非常关键，因为工业系统需要高水平的稳健性和可靠性。这些器件每个通道具有低IO电容，引脚配置可支持保护两条IO线路免受静电放电（ESD）和其他瞬态损坏。ESD852具备4.3A（8/20μs浪涌波形）IPP能力，适合保护USB VBUS免受瞬态浪涌事件以及工业IO线路的损坏。此外，ESD8x2的2.8pF或2.6pF线路电容适合保护USB供电的低速信号以及工业应用的IO信号。

商品特性

工作电压36V
低漏电流最大50nA
符合IEC 61000-4-2 ESD保护
ESD852支持±25kV接触放电和±25kV空气放电
ESD862支持±18kV接触放电和±18kV空气放电
强劲浪涌保护
ESD852符合IEC 61000-4-5 (8/20μs)要求，浪涌电流4.3A
ESD862符合IEC 61000-4-5 (8/20μs)要求，浪涌电流3.1A
双向ESD保护
ESD852典型I/O电容为2.8pF
ESD862典型I/O电容为2.6pF
带引脚封装可用于自动光学检测（AOI）

应用领域

工厂自动化
通信设备
USB供电（USB-PD）VBUS保护
USB供电（USB-PD）IO保护（可承受VBUS短路）
工业通信CAN/CAN-FD

	属性	参数值
	反向漏电流(Ir)	5nA；50nA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.8pF
