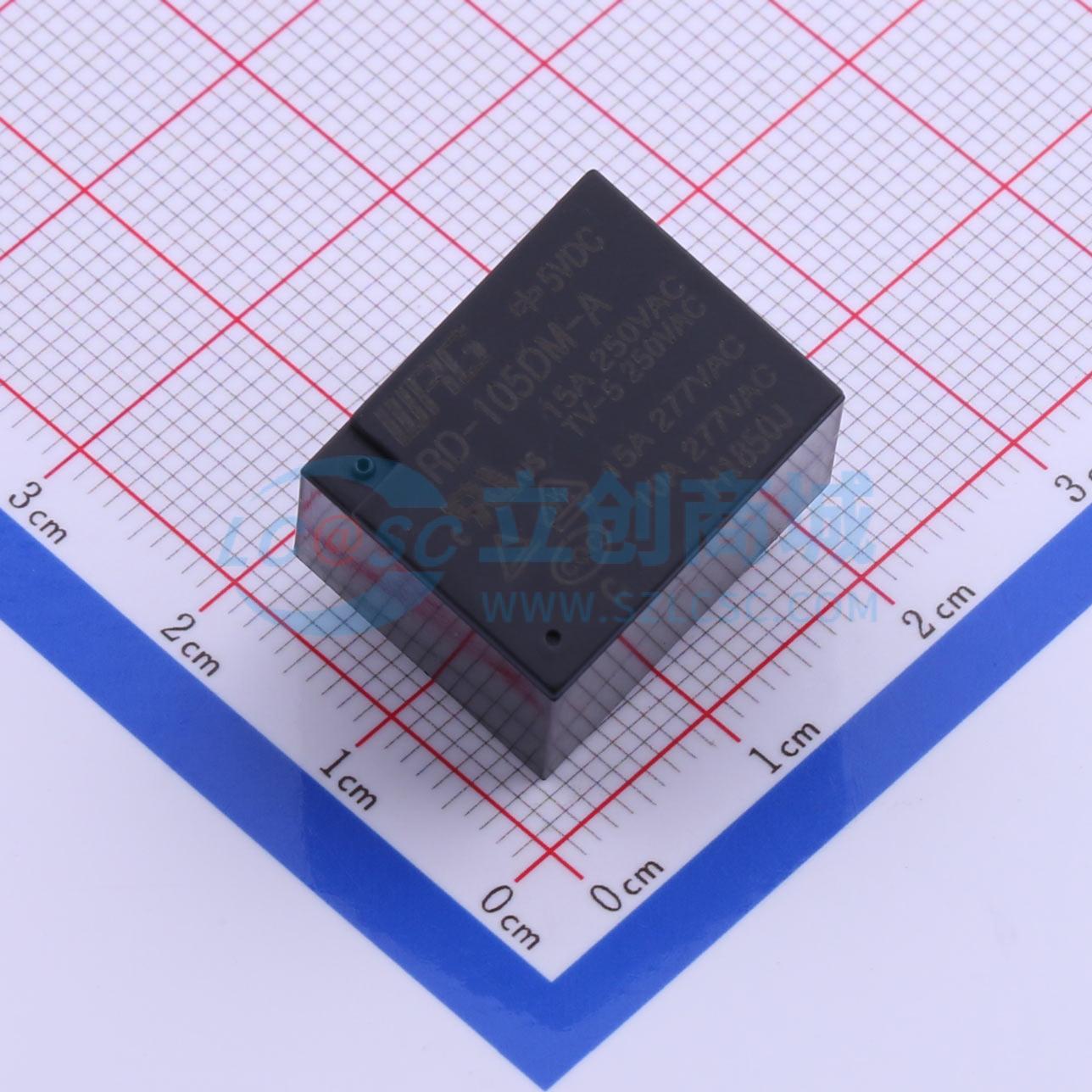

温馨提醒：图片仅供参考，商品以实物为准
RD-105DM-A 15A
5V 10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 15A 5V T73继电器3FF
- 品牌名称
- WRG(旺荣集团)
- 商品型号
- RD-105DM-A 15A
- 商品编号
- C358583
- 商品封装
- 插件,19x15.4mm
- 包装方式
- 盒装
- 商品毛重
- 8.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | - | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 15A@277VAC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 360mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 69.4Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 20ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 19mm | |
| 宽度 | 15.4mm |
商品特性
- 绝缘电阻：1000 MΩ 以上（500VDC）
- 介质耐压：750 VAC/分钟（接点间）；1500 VAC/分钟（线圈/接点间）
- 端子强度：5 牛/10 秒，任意方向静态压力，无异常，但端子弯曲可以
- 可焊性：260±5℃ 3s，端子头部 90%以上的面积有锡覆盖（无铅焊锡）
- 耐热性：10s @ 260℃，端子头部 3mm 浸入锡中，无异常发生
- 耐热：(85±5)℃，16h，恢复常温 2h，无异常发生
- 耐寒：(-40±2)℃，16h，恢复常温 2h，无异常发生
- 耐湿性：(40±2)℃，RH:90%~95%，16h，恢复常温 2h，无异常发生，绝缘电阻≥50MΩ（500VDC）
