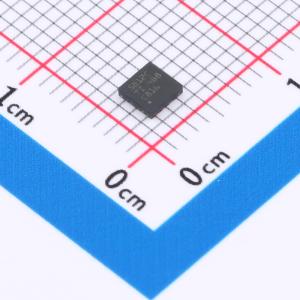

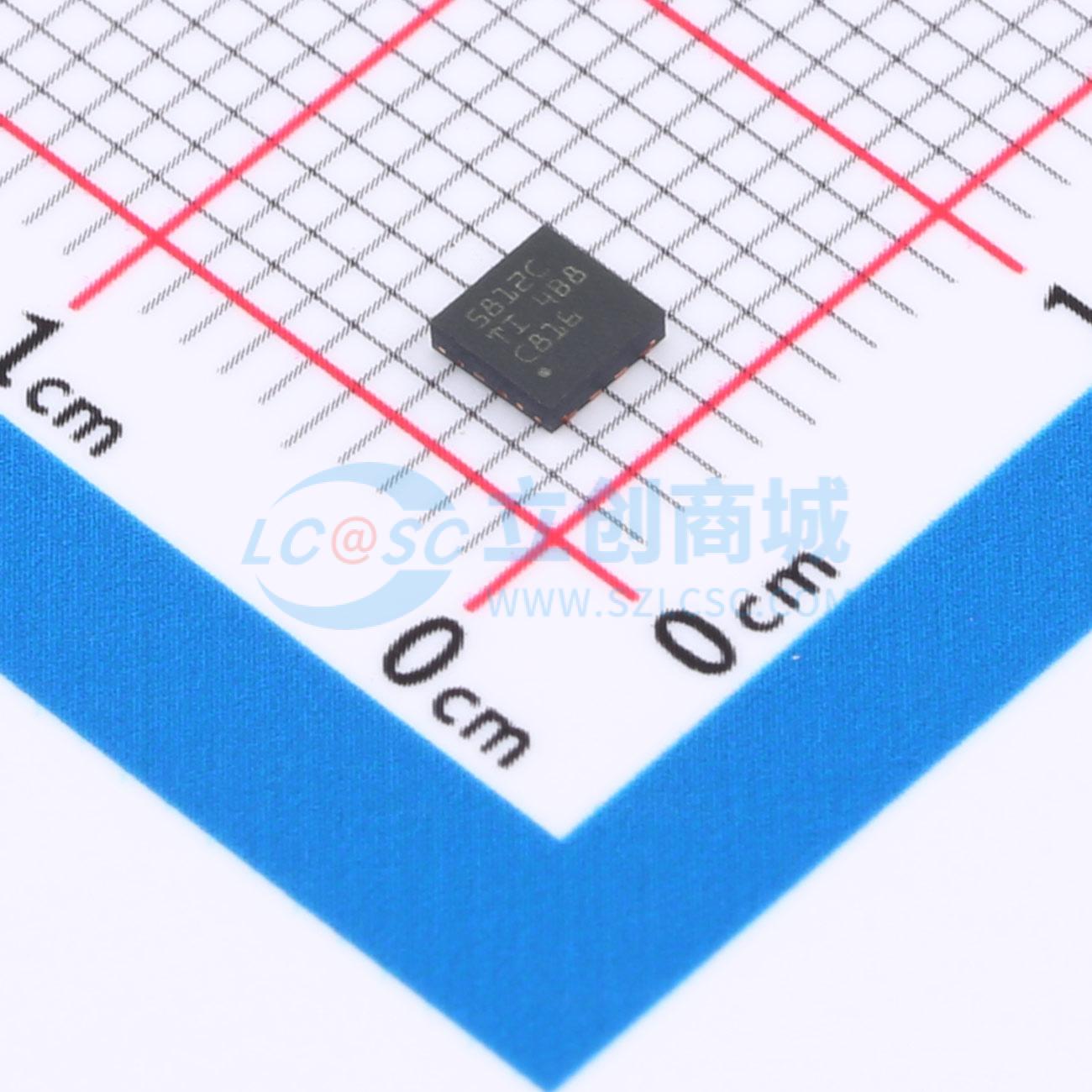

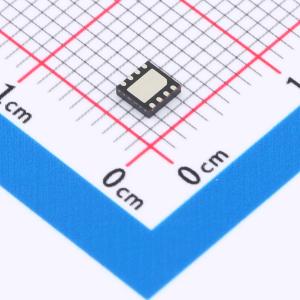

温馨提醒：图片仅供参考，商品以实物为准

LP5812CDSDR

具有自主控制功能的4×3矩阵RGB LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP5812是一款具有自主动画引擎控制功能的 4×3 矩阵 RGB LED 驱动器。该器件在点亮 LED 时具有 0.4mA（典型值）的超低正常工作电流。采用的时间交叉多路复用(TCM)结构使用 4 个输出引脚分别控制 12 个 LED 点。高侧扫描开关和低侧电流阱都包含在一个输出中。对于空间受限的系统，已尽可能减小解决方案总尺寸。自主动画引擎可以显著减少控制器的实时负载。每个 LED 都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成 6MHz 时钟信号，并将其用于同步多个器件之间的照明效果。
品牌名称: TI(德州仪器)
商品型号: LP5812CDSDR
商品编号: C31591369
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.089克(g)

商品参数

	属性	参数值
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

LP5812 是一款具有自主动画引擎控制功能的 4×3 矩阵 RGB LED 驱动器。该器件在点亮 LED 时具有 0.4 mA （典型值）的超低正常工作电流。采用时间交叉多路复用 (TCM) 结构，使用 4 个输出引脚分别控制 12 个 LED 点。高侧扫描开关和低侧电流阱都包含在一个输出中。对于空间受限的系统，已尽可能减小解决方案总尺寸。自主动画引擎可以显著减少控制器的实时负载。每个LED都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成6MHz时钟信号，并将其用于同步多个器件之间的照明效果。

商品特性

VCC范围:2.7V至5.5V
逻辑引脚兼容1.8V、3.3V和5V电压
支持时间交叉多路复用(TCM)拓扑
可驱动多达 12 个 LED 或 4 个 RGB LED
支持多路复用比率为 1/4、1/3、1/2、1
支持直接、TCM和混合驱动模式
配备4个高精度恒定电流阱
灌电流范围为 0.1mA 至 51mA
器件间误差最大 ±5%
通道间误差最大 ±5%
超低余量电压:25.5mA时为110mV（典型值），51mA时为210mV（典型值）
支持为每个LED配置PWM相移
超低功耗
待机状态:CHIP_EN为0（保留数据）时，典型ISTB为 26μA
有效状态:LED电流为25.5mA时，典型INOR为0.4mA
支持模拟调光（电流增益控制）
全局1位最大电流(MC)可选:25.5mA或51mA
支持单独8位点电流(DC)设置
PWM 调光频率高达 24kHz，无可闻噪声
单独的8位PWM调光分辨率
支持线性或指数调光曲线
具备自主动画引擎控制
支持针对各个LED点进行开路/短路检测
集成重影消除功能
支持最高1MHz的I²C接口
工作温度范围为 -40℃ 至 85℃

应用领域

便携式和可穿戴电子产品:耳塞和充电盒、电子烟、智能手表
游戏和家庭娱乐:智能扬声器、RGB 鼠标、VR 耳机和控制器
物联网(IOT):电子标签、可视门铃
网络:路由器、接入点
工业HMI:电动汽车充电器、工厂自动化

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	通道数	4
	输出电流	51mA
	调光	模拟；PWM
