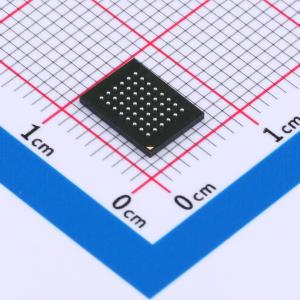

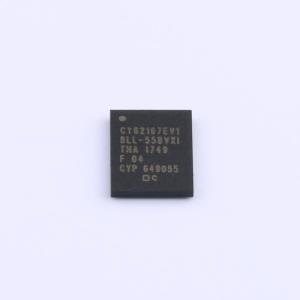

CY62167EV18LL-55BVXI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该CY62167EV18是一款高性能CMOS静态RAM，组织为1M字x16位。该器件采用先进的电路设计，可提供超低工作电流，非常适合为诸如蜂窝电话等便携式应用提供更长的电池续航时间。该器件还具有自动掉电功能，当地址不切换时，可将功耗降低99%。
品牌名称: Infineon/CYPRESS(赛普拉斯)
商品型号: CY62167EV18LL-55BVXI
商品编号: C2944451
商品封装: VFBGA-48
包装方式: 托盘
商品毛重: 2.06克(g)

商品参数

商品概述

该CY62167EV18是一款高性能CMOS静态RAM，组织为1M字×16位。该器件采用先进的电路设计，可提供超低工作电流，非常适合为诸如蜂窝电话等便携式应用提供更长的电池续航时间。该器件还具有自动掉电功能，当地址不切换时，可将功耗降低99%。当器件被禁用（CE1为高电平或CE2为低电平，或BHE和BLE均为高电平）时，将其置于待机模式。当以下情况发生时，输入和输出引脚 (I/O₀ 至 I/O₁₅) 处于高阻态：器件被禁用（CE₁为高电平或CE₂为低电平）；输出被禁用（OE为高电平）；字节高位使能和字节低位使能均被禁用（BHE、BLE为高电平）；以及正在进行写操作（CE₁为低电平、CE₂为高电平且WE为低电平）。

要向器件写入数据，需将芯片使能 (CE₁(overline) 为低电平且CE₂为高电平) 和写使能 (WE) 输入置为低电平。如果字节低位使能 (BLE) 为低电平，则来自I/O引脚 (I/O₀ 至 I/O₇) 的数据将写入地址引脚 (A₀ 至 A₁₉) 指定的位置。如果字节高位使能 (BHE) 为低电平，则来自I/O引脚 (I/O₈ 至 I/O₁₅) 的数据将写入地址引脚 (A₀ 至 A₁₉) 指定的位置。

要从器件读取数据，需将芯片使能 (CE₁(overline) 为低电平且CE₂为高电平) 和输出使能 (OE) 置为低电平，同时将写使能 (WE) 置为高电平。如果字节低位使能 (BLE) 为低电平，则地址引脚指定的存储位置的数据将出现在I/O₀ 至 I/O₇ 上。如果字节高位使能 (BHE) 为低电平，则存储位置的数据将出现在I/O₈ 至 I/O₁₅ 上。有关读写模式的完整描述，请参阅第11页的真值表。

商品特性

非常高的速度：55 ns
宽电压范围：1.65 V至2.25 V
超低待机功耗
典型待机电流：1.5 μA
最大待机电流：12 μA
超低工作功耗
典型工作电流：在f = 1 MHz时为2.2 mA
借助CE₁(overline)、CE₂和OE(overline)功能轻松进行内存扩展
未选中时自动掉电
采用CMOS技术，实现最佳速度和功耗
采用无铅48球超精细球栅阵列 (VFBGA) 封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静态随机存取存储器(SRAM)
	存储容量	16Mbit
	工作电压	1.65V~2.25V
	读写时间	55ns

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	4mA
	待机电流	12uA
