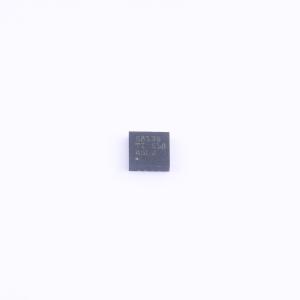

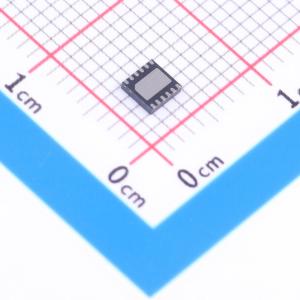

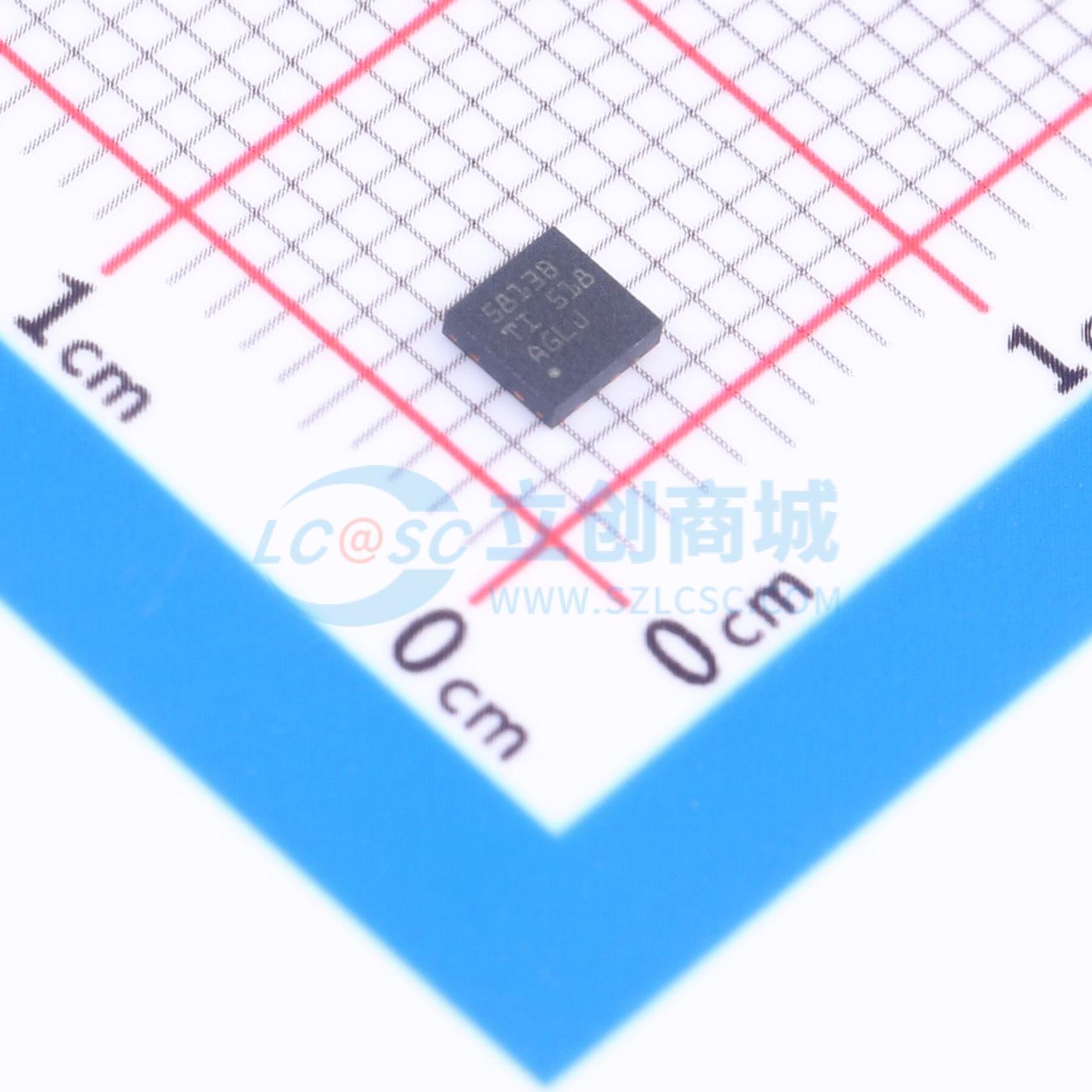

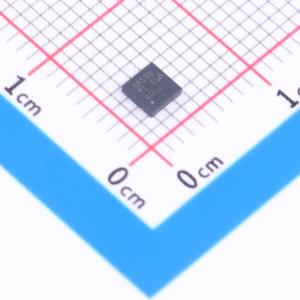

LP5813BDRRR

LP5813 是一款具有自主动画引擎控制功能的同步升压4 × 3 矩阵 RGB LED 驱动器。该器件非常适合支持输入电压范围为 0.5V 至 5.5V 的电池供电应用，并且在点亮 LED 时具有 0.4mA（典型值）的超低正常工作电流。集成式同步升压转换器可保持出色的效率，并在宽工作电压范围内保持 LED 亮度稳定。可为不同的 LED 正向电压选择输出电压，范围为 3V 至 5.5V，阶跃为0.1V。升压转换器不仅可为器件本身驱动的 LED 供电，还可为系统中的其他负载供电。如需绕过升压转换器，VOUT 将用作 LED 驱动器块的电源输入。采用的时间交叉多路复用 (TCM) 结构使用 4 个输出引脚分别控制 12 个 LED 点。高侧扫描开关和低侧电流阱都包含在一个输出中。对于空间受限的系统，已尽可能减小解决方案总尺寸。自主动画引擎可以显著减少控制器的实时负载。每个LED 都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成 6MHz 时钟信号，并将其用于同步多个器件之间的照明效果。

• 输入电压范围 0.5V 至 5.5V
• 启动时的最小输入电压为 1.8V
• 逻辑引脚兼容 1.8V、3.3V 和 5V 电压
• 集成高效同步升压转换器
• 升压输出电压范围 3V 至 5.5V
• 集成140mΩ (HS)/60mΩ (LS) MOSFET
• 支持1.6A 谷值开关电流限制
• VIN 为 4.2V、VOUT 为 5.0V 且 IOUT 为 300mA时效率为 95%
• VIN > VOUT 设置时进入直通模式
• 关断期间真正断开输入与输出之间的连接
• 采用时间交叉多路复用 (TCM) 拓扑
• 可驱动多达 12 个 LED 或 4 个 RGB LED
• 支持多路复用比率为 ¼、⅓、½、1
• 支持直接、TCM 和混合驱动模式
• 集成 4 个高精度恒定电流阱
• 灌电流范围 0.1mA 至 51mA
• 器件间电流误差最大 ±5%
• 通道间电流误差最大 ±5%
• 超低余量电压:25.5mA 时典型值为 110mV；51mA 时典型值为 210mV
• 可为每个 LED 配置 PWM 相移
• 超低功耗:EN 为低电平时关断电流典型值为 0.1μA；EN 为高电平且 CHIP_EN 为 0（保留数据）时待机电流典型值为 26μA；LED 电流为 25.5mA 时工作电流典型值为 0.45mA
• 支持模拟调光（电流增益控制）
• 全局1位最大电流可配置为 25.5mA 或 51mA
• 支持单独 8 位点电流设置
• PWM 调光频率高达 24kHz，无可闻噪声
• 单独的 8 位 PWM 调光分辨率
• 支持线性或指数调光曲线
• 支持自主动画引擎控制
• 支持针对各个 LED 点进行开路/短路检测
• 集成重影消除功能
• 集成 1MHz（最大值）I2C 接口
• 工作温度范围 -40°C 至 85°C

• 便携式和可穿戴电子产品的LED动画和指示:耳塞和充电盒、电子烟、智能手表
• 游戏和家庭娱乐的LED动画和指示:智能扬声器、RGB 鼠标、VR 耳机和控制器
• 物联网 (IOT) 的LED动画和指示:电子标签、可视门铃
• 网络设备的LED动画和指示:路由器、接入点
• 工业 HMI 的LED动画和指示:电动汽车充电器、工厂自动化
