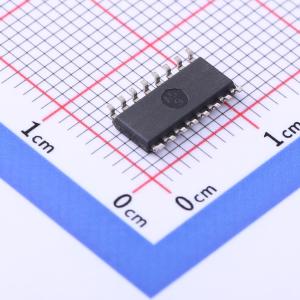

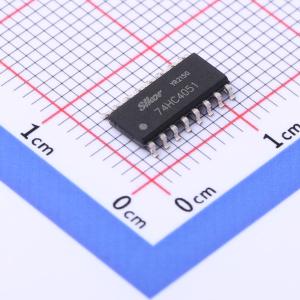

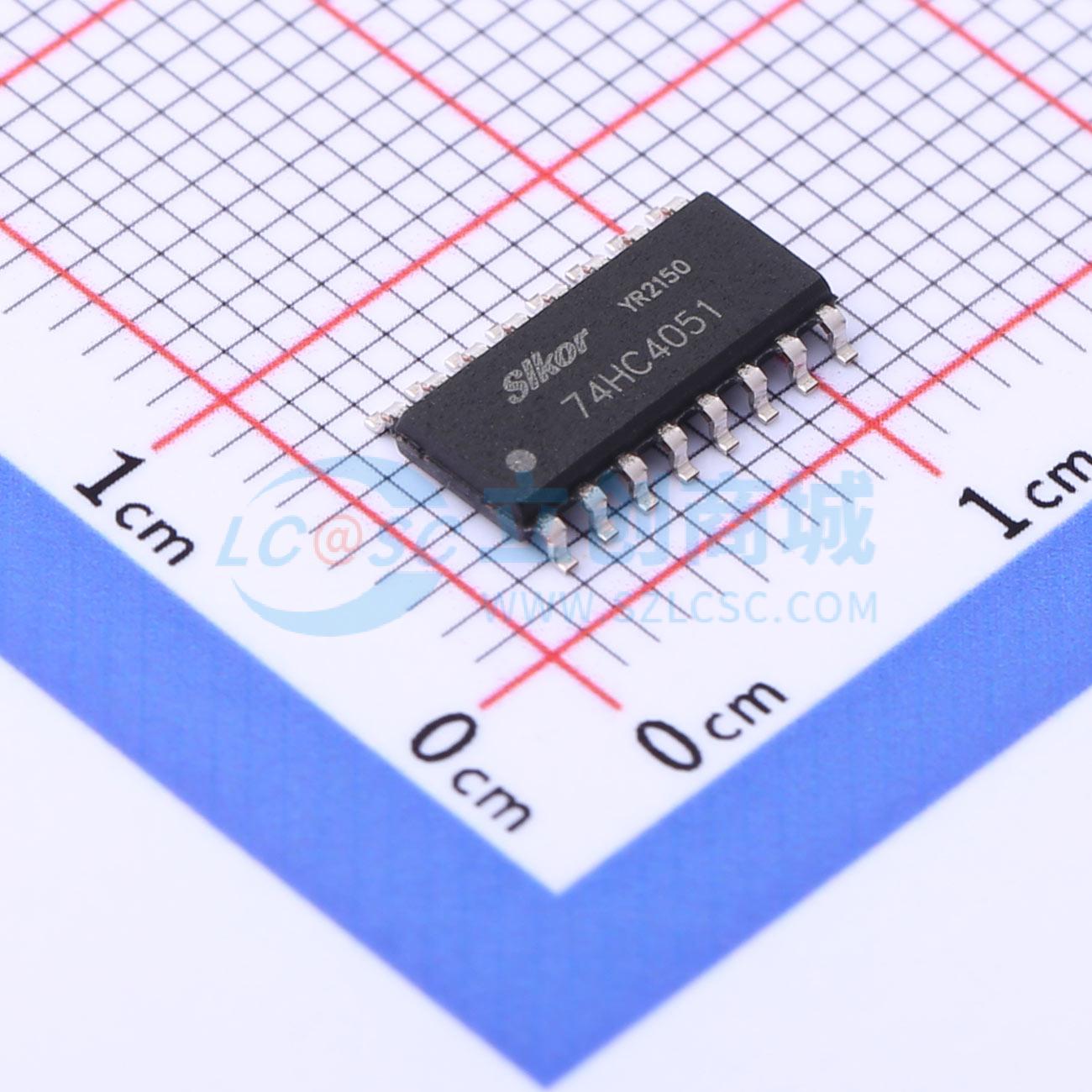

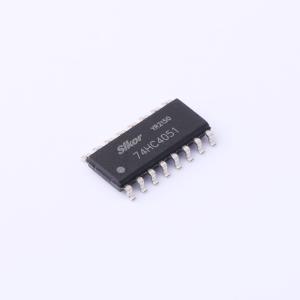

温馨提醒：图片仅供参考，商品以实物为准
74HC4051PW
74HC4051PW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件是一款数字控制的模拟开关，采用硅栅CMOS技术，可实现与LSTTL相当的工作速度，同时具备标准CMOS集成电路的低功耗特性。这款模拟多路复用器/解复用器可控制在电源电压范围（即Vcc - VEE）内变化的模拟电压。这些双向开关允许将任何模拟输入用作输出，反之亦然
- 品牌名称
- Slkor(萨科微)
- 商品型号
- 74HC4051PW
- 商品编号
- C2943042
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 工作电压 | 2V~6V | |
| 导通电阻(Ron) | 70Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 180MHz | |
| 传播延迟(tpd) | 18ns |
商品概述
该器件是一款数字控制的模拟开关，采用硅栅CMOS技术，可实现与LSTTL相近的工作速度，同时具备标准CMOS集成电路的低功耗特性。 这款模拟多路复用器/解复用器可控制在电源电压范围（即VCC - VEE）内变化的模拟电压。这些双向开关允许任何模拟输入用作输出，反之亦然。开关具有低导通电阻和低关断泄漏电流。此外，该器件设有使能控制端（E），当该控制端为高电平时，所有开关均处于关断状态。
商品特性
- 符合汽车应用要求
- 模拟输入电压范围宽，最大为±5 V
- 低导通电阻，典型值为70 Ω（Vcc - VEE = 4.5 V），40 Ω（Vcc - VEE = 9 V）
- 开关间串扰低
- 开关和传播速度快
- 先断后通式切换
- 操作控制电压为2 V至6 V
- 开关电压σ为0 V至10 V
- 高抗噪性，N|| = 30%，Vcc = 5 V时N||为Vcc的30%
