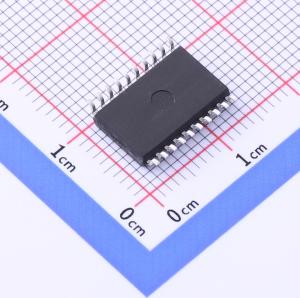

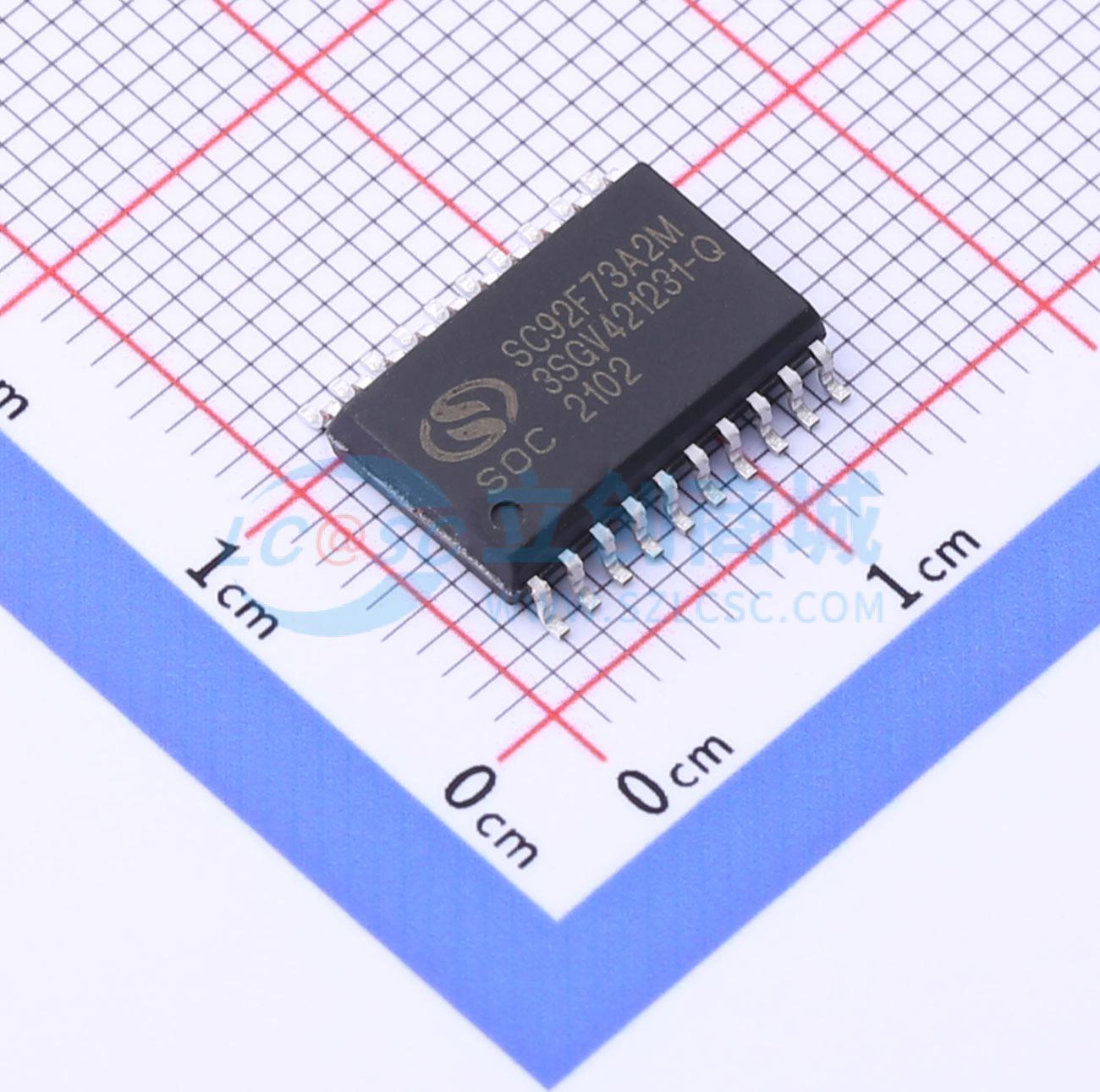

SC92F73A2M20U

SC92F73AX是一颗增强型的高速1T 8051内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。集成有8 Kbytes Flash ROM、1Kbytes SRAM、128 bytes EEPROM、最多26个GP I/O、13个IO可外部中断、3个16位定时器、11路12位高精度ADC、6路独立10位PWM、内部1%高精度高频16/8/4/1.33MHz振荡器和4%精度低频128K振荡器、可外接晶体振荡器、一个UART，一个UART/SPI/IIC三选一通信口SSI。为提高可靠性及简化客户电路，内部也集成有4级可选电压LVR、2.4V基准ADC参考电压等高可靠电路。具有非常优异的抗干扰性能，非常适合应用于各种使用场合的主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85℃
• 内核：1T 8051
• Flash ROM：8 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
• IAP：可code option成0K、0.5K、1K或8K
• EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命
• SRAM：内部256 bytes + 外部768 bytes
• 内建高频16MHz振荡器（fHRC）作为系统时钟源时，fSYS可通过编程器选择设定为16/8/4/1.33MHz，频率误差：跨越(2.9V~5.5V)及(-10~85℃)应用环境，不超过±1%
• 内置高频晶体振荡器电路，可外接2~16MHz振荡器作为系统时钟源时，fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12这四种分频中的一种
• IC系统时钟（fSYS）对应的工作电压范围：>12MHz @2.9~5.5V ≤12MHz @2.4~5.5V
• 内建低频128kHz LRC振荡器，可作为Base Timer的时钟源，可唤醒STOP，可作为WDT的时钟源，频率误差：跨越(4.0V~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%
• 低电压复位（LVR），复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• 2线JTAG烧写和仿真接口
• 中断（INT）：Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer共11个中断源，外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围：最大26个双向可独立控制的I/O口，可独立设定上拉电阻，P0、P2口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（70mA），11位WDT，可选时钟分频比，3个标准80C51定时器Timer0、Timer1和Timer2，Timer2可实现Capture功能，6路共用周期、单独可调占空比的10位PWM，可同时输出三组互补带死区的PWM波形，5个IO可作为1/2 BIAS的LCD COM输出，1个独立UART通信口（可切换IO口），1个UART/SPI/IIC三选一通讯口SSI（可切换IO口），集成16×16位硬件乘除法器
• 模拟外围：11路12位±2LSB ADC，内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断
• 省电模式：IDLE Mode，可由任何中断唤醒；STOP Mode，由INT0~2和BaseTimer唤醒

• 大小智能家电和智能家居
• 物联网
• 无线通讯
• 游戏机等工业控制和消费应用领域
