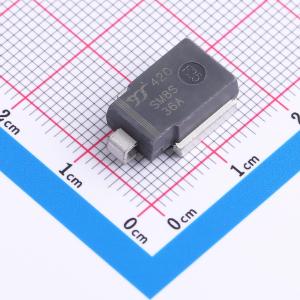

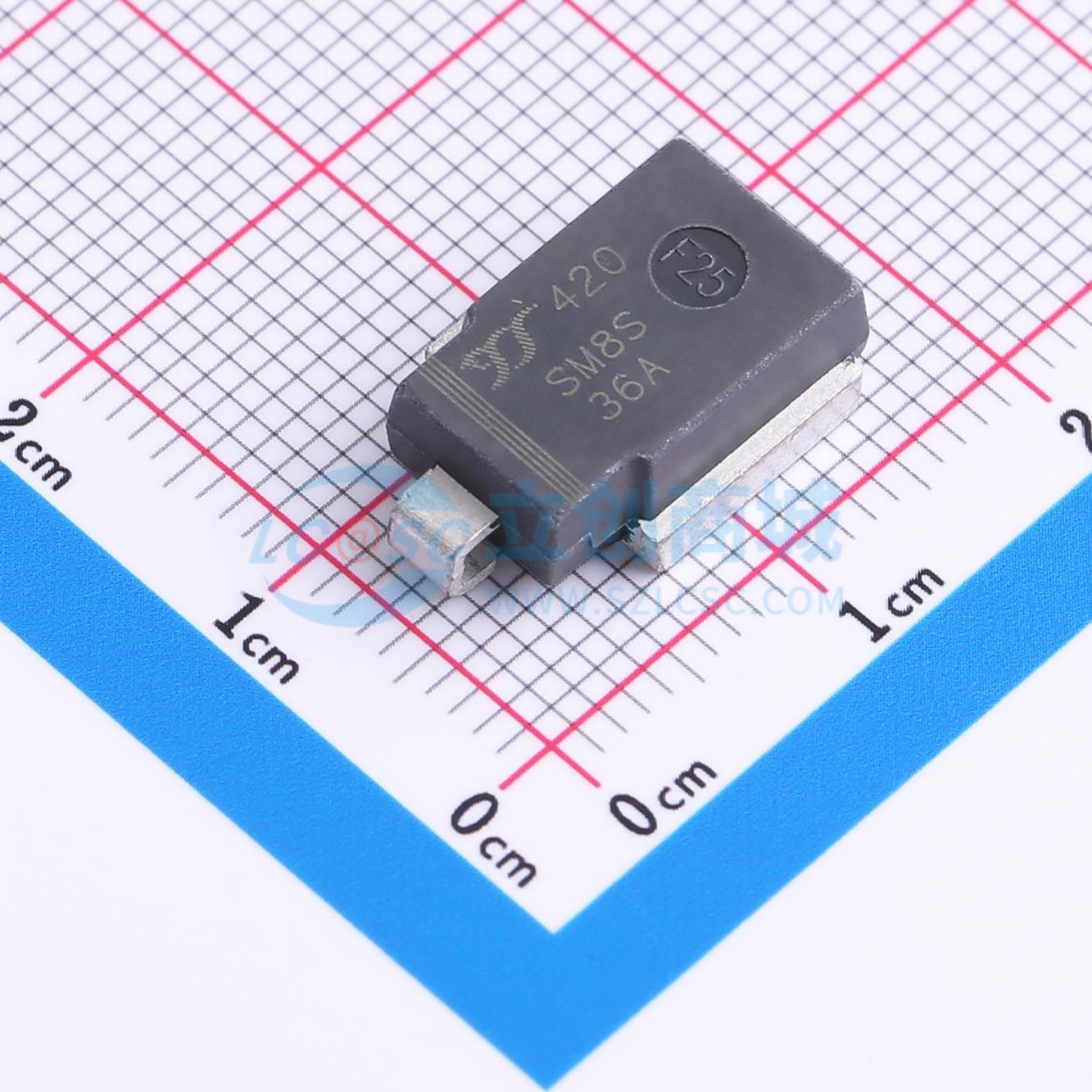

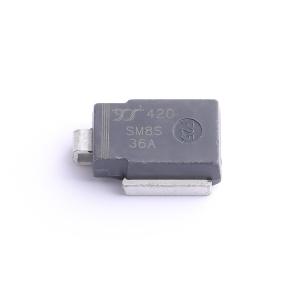

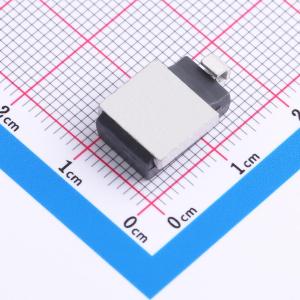

SM8S36AQ
车规级 单向TVS 36V截止 峰值浪涌电流：114A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：Tj = 175℃，适用于高可靠性和汽车应用要求。 6600W峰值脉冲功率能力，波形为10/1000μs，重复率（每日循环）：0.01%。 满足ISO 7637-2 5a/5b和ISO 16750负载突降测试（因测试条件而异）。 低泄漏电流。 低正向压降。 出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SM8S36AQ
- 商品编号
- C2942616
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 4.212933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 114A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 具备T_J = 175 ℃工作能力，适用于高可靠性和汽车应用要求
- 采用10/1000 μs波形时，峰值脉冲功率能力达6600 W，重复率（占空比）：0.01 %
- 符合ISO 7637-2 5a/5b和ISO 16750负载突降测试（因测试条件而异）
- 低漏电流
- 低正向压降
- 出色的钳位能力
- 响应时间极快
- 符合RoHS标准
应用领域
- 用于保护敏感电子设备，抵御电感负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
