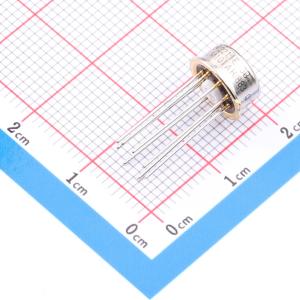

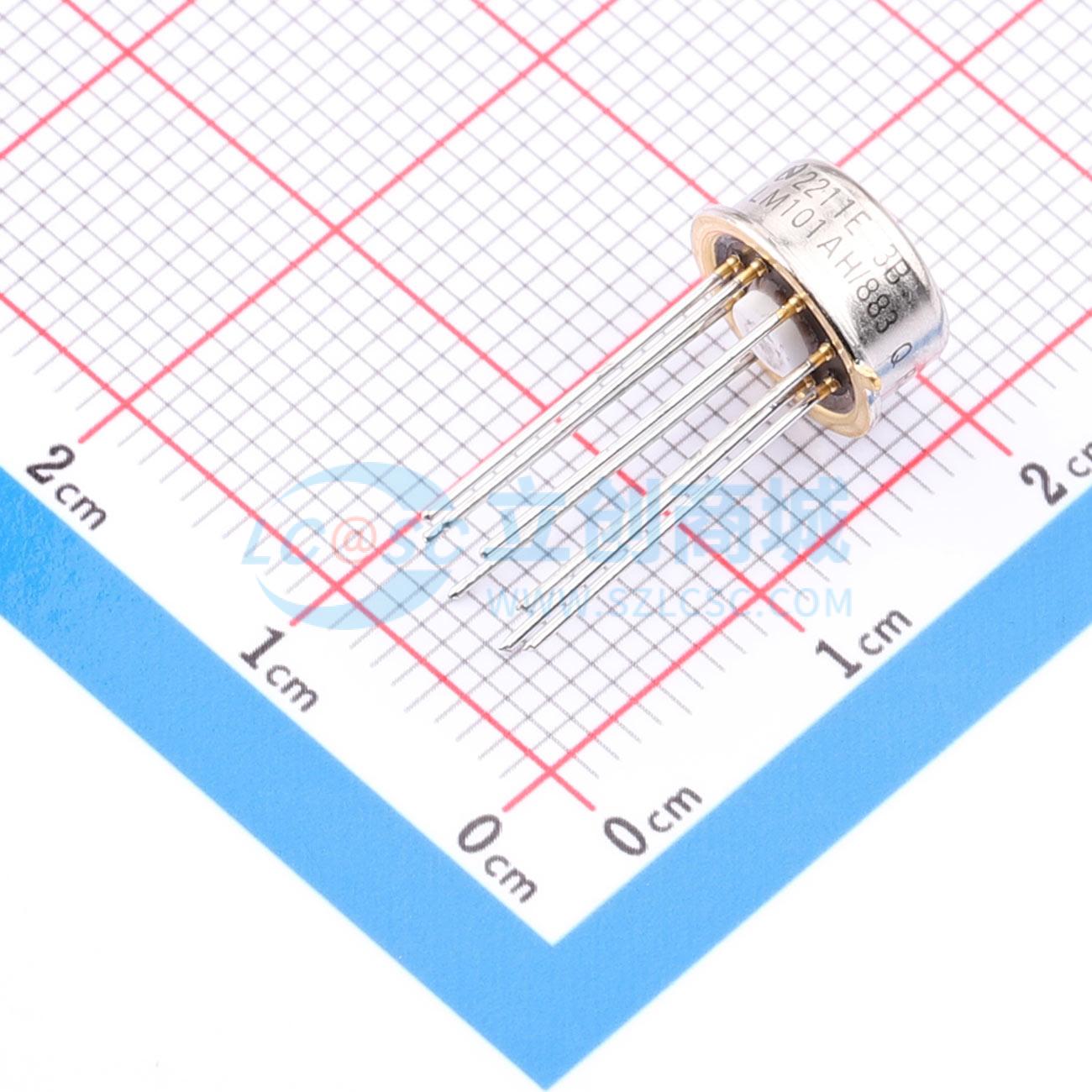

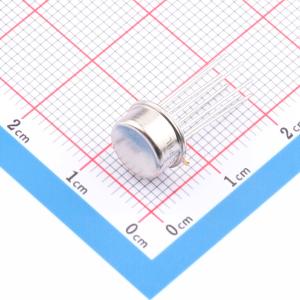

LM101AH/883

描述: LM101AQML 获得 QML 认证的单通道、40V、1MHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: LM101AH/883
商品编号: C2942261
商品封装: TO-99-8
包装方式: 托盘
商品毛重: 114.633333克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	18uV/℃
	压摆率(SR)	300V/ms
	输入偏置电流(Ib)	75nA
	输入失调电流(Ios)	10nA

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	-
	输出电流	-
	工作温度	-55℃~+125℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-22V~22V
	功能特性	去补偿稳定

商品概述

LM101A是通用运算放大器，性能优于行业标准产品。先进加工工艺大幅降低了输入电流，偏置电路的重新设计降低了输入电流的温度漂移。该放大器可针对应用调整频率补偿，在高阻抗电路中可提供更好的精度和更低的噪声。器件内置有限的ESD保护，存储或操作过程中可将引脚短接或将器件放置在导电泡沫中，防止静电损坏MOS栅极。

商品特性

可提供辐射保证
全温度范围内失调电压最大为3mV
全温度范围内输入电流最大为100nA
全温度范围内失调电流最大为20nA
具备确定的漂移特性
在整个共模电压和电源电压范围内都对失调参数做了规定
作为求和放大器的压摆率为10V/μs
输入和输出均带有过载保护
超出共模范围时不会发生闩锁
不会产生振荡，仅需单个30pF电容即可完成补偿
相较于内部补偿放大器，频率补偿可根据具体应用定制调整
低频电路中可通过过补偿获得更高的稳定裕度，也可优化补偿提升大多数应用的高频性能
高阻抗电路中精度更高，噪声更低
内置有限的ESD保护

应用领域

长间隔积分器、定时器
采样保持电路
低频波形发生器
替代输入采用匹配晶体管对缓冲的传统IC运算放大器电路
可制作无滤波器的快速全波整流器
