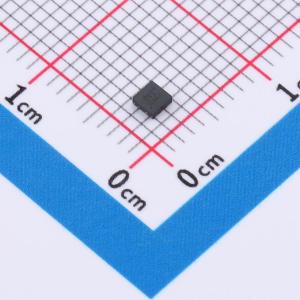

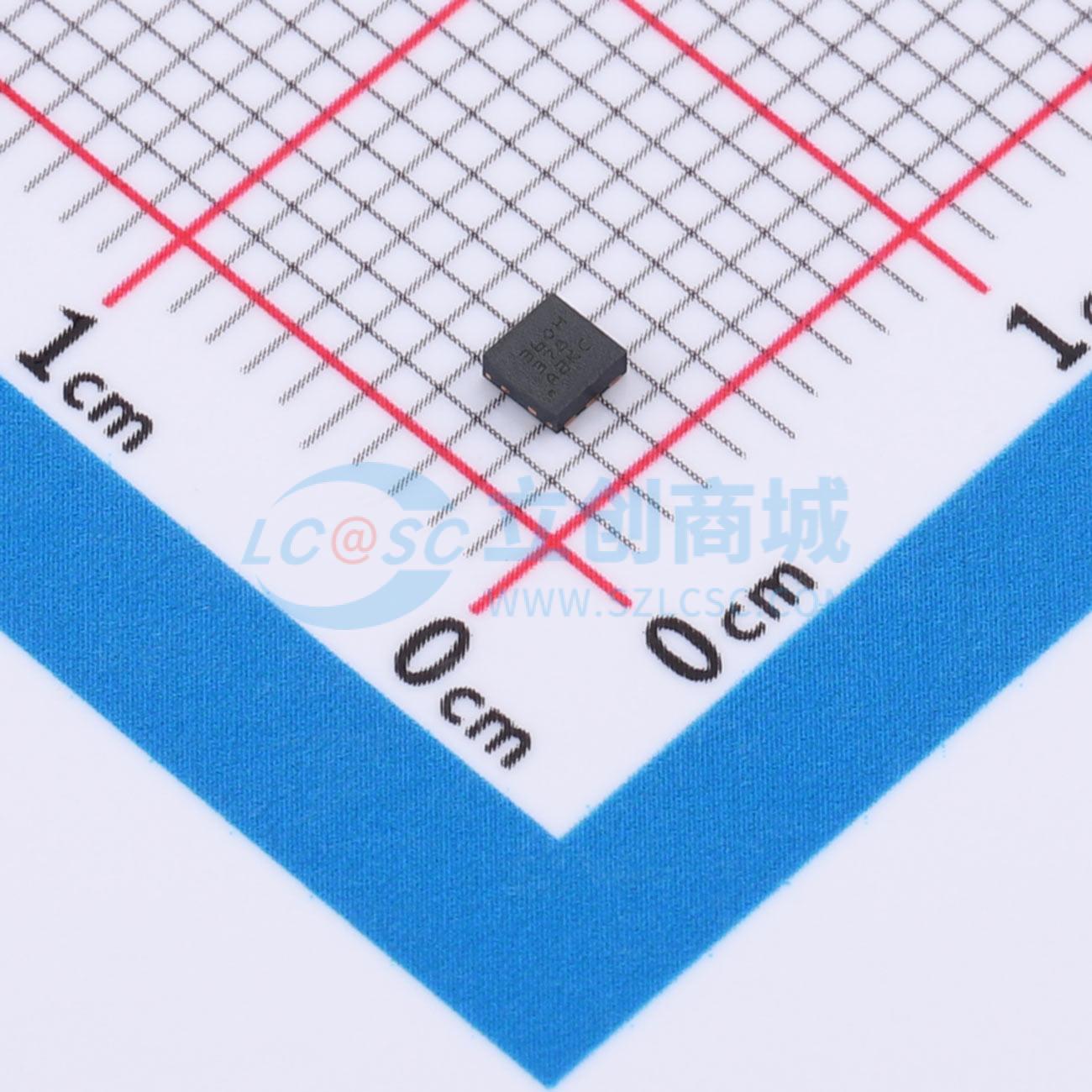

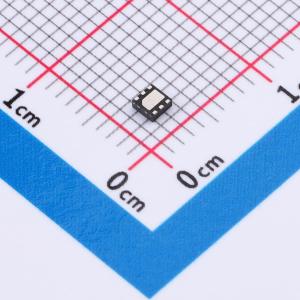

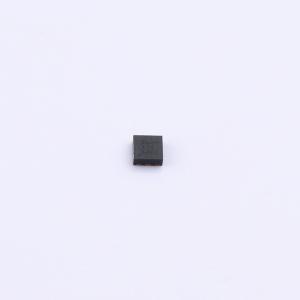

TPS7A1508PDRVR

400mA 2.2V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有出色瞬态响应的小型低压差稳压器(LDO)。该器件可提供400mA电流，并具有出色的交流性能（负载和线路瞬态响应）。输入电压范围为0.7V至2.2V，输出电压范围为0.5V至2.0V，且在负载、线路和温度范围内具有1%的超高精度。主电源路径通过IN引脚，可连接至电压至少高于输出电压50mV的电源
品牌名称: TI(德州仪器)
商品型号: TPS7A1508PDRVR
商品编号: C31471946
商品封装: WSON-6(2x2)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	41uA
	噪声	7.2uVrms
	功能特性	输入欠压保护；使能控制；输出放电；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TPS7A15 是一款具有出色瞬态响应的小型低压差稳压器 (LDO)。该器件可提供 400mA 电流，并具有出色的交流性能（负载和线路瞬态响应）。输入电压范围为0.7V 至 2.2V，输出电压范围为 0.5V 至 2.0V，且在负载、线路和温度范围内具有 1% 的精度。主电源路径通过 IN 引脚，可连接至电压至少高于输出电压 50mV 的电源。所有电气特性（包括输出电压容差、瞬态响应和 PSRR）均针对输入电压（比输出电压高 100mV）进行规定，因此可实现高效率。该稳压器使用一个为 LDO 内部电路供电的外部较高VBIAS 电压轨，支持很低的输入电压。IN 引脚的电源电压可以是高效直流/直流降压稳压器的输出，而BIAS 引脚电源电压可来自可再充电电池。TPS7A15 配备了一个有源下拉电路，用于在输出处于禁用状态时使其快速放电，并提供已知的启动状态。TPS7A15 采用 2mm × 2mm、6 引脚 WSON 封装和超小型 0.71mm × 1.0mm、6 凸点 WCSP 封装。

商品特性

超低输入电压范围:0.7V 至 2.2V
400mA 时的压降最大值为80mV，适用于 VIN = VOUT + 100mV
出色的负载瞬态响应:ILOAD 在 10µs 内从 1mA 变化到 250mA 时输出变化为20mV
输出精度（负载、线路、温度）:+1%，–1.1%
高 PSRR:1kHz 时为 84dB
可提供固定输出电压，范围为 0.5V 至 2.0V，阶跃为 25mV
VBIAS 范围:2.2V 至 5.5V
提供两种封装可选:6 引脚 1mm × 0.71mm DSBGA；6 引脚 2mm × 2mm WSON
有源输出放电

应用领域

摄像头模块
无线耳机和耳塞
智能手表
健身追踪器
智能手机和平板电脑
便携式医疗设备
固态硬盘 (SSD)

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	2.2V
	输出电流	400mA
	电源纹波抑制比(PSRR)	84dB@(1kHz)
	压差	80mV@(400mA)
