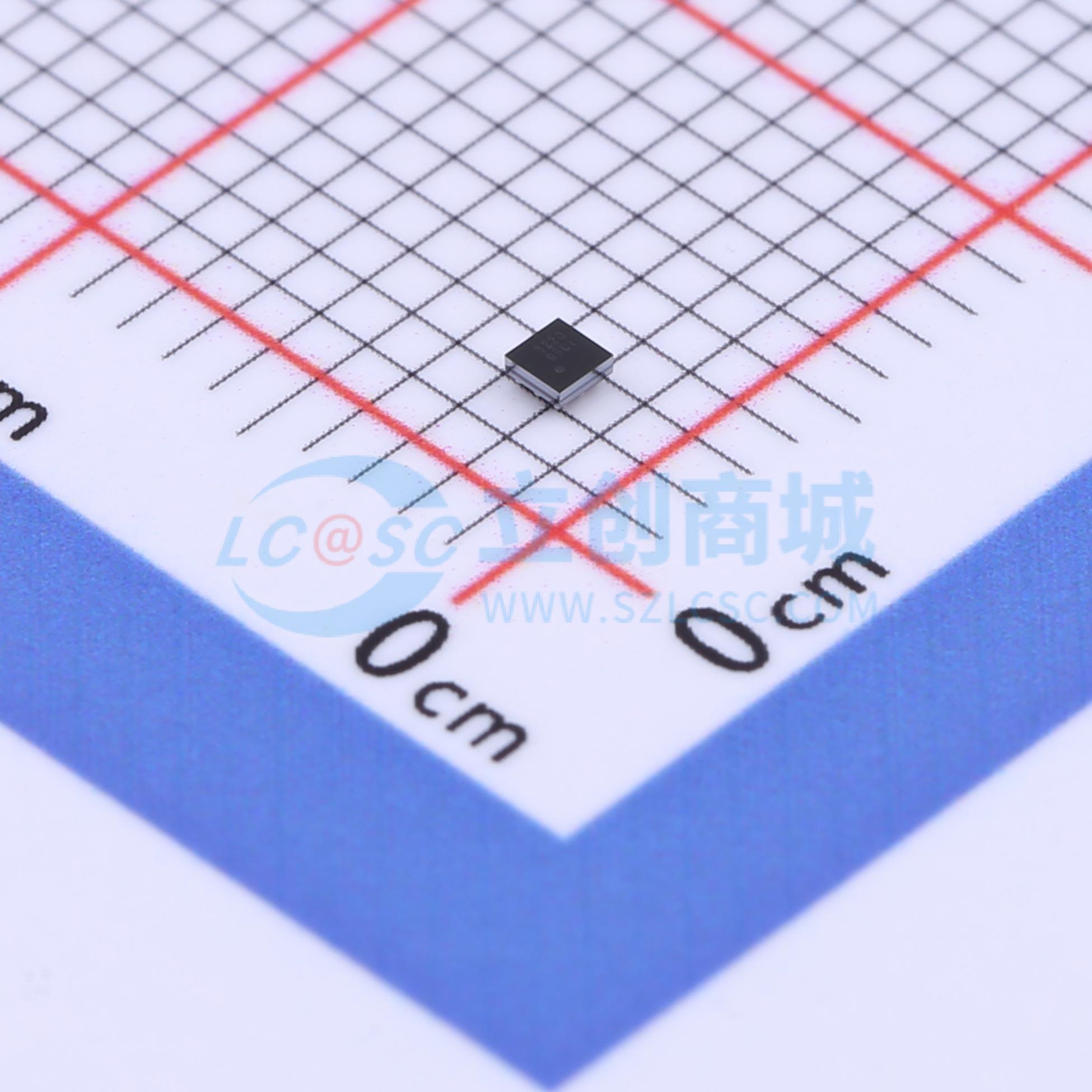

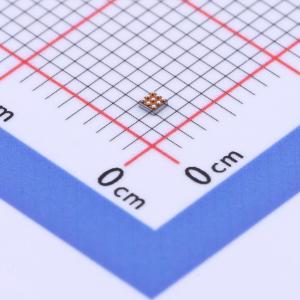

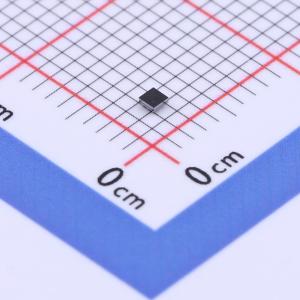

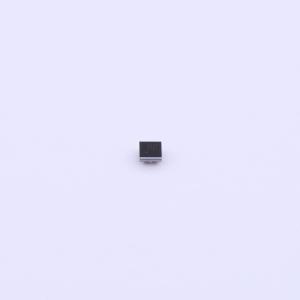

WS3220C9-9/TR
过压保护负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS3220的特点是内置低导通电阻（RON）高压开关，绝对最大输入范围为35V直流。内置过压保护（OVP）功能，当输入电压超过固定的过压保护阈值（6.2V / 6.8V / 10.5V / 14.0V）时，会关闭内部开关。关断状态下的开关可断开输入引脚与输出引脚的连接，保护输出免受输入高压影响
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS3220C9-9/TR
- 商品编号
- C2941893
- 商品封装
- CSP-9L
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.2V~30V | |
| 导通电阻 | 30mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP) |
商品概述
WS3220 特性包括低导通电阻的内部高压开关和最大35V DC的输入范围。内置过压保护（OVP）功能，当输入电压超过固定的OVP阈值6.2V / 6.8V / 10.5V / 14.0V时，会关闭内部开关。在关闭状态下，开关可以断开输入引脚与输出引脚之间的连接，并保护输出免受高输入电压的影响。集成的过温保护（OTP）也会关闭开关以保护设备。
WS3220 采用1.17mm x 1.17mm CSP-9L封装。标准产品不含铅且无卤素。
商品特性
- 绝对最大输入电压 : 35V
- 低 RON 开关 (V1N=5 V/9V/12V) : 30mΩ
- 固定 OVP 阈值
- WS3220C5 : 6.2V
- WS3220C6 : 6.8V
- WS3220C9 : 10.5V
- WS3220C12 : 14.0V
- 快速 OVP 响应 : 65 ns
- 热关断保护
- 强大的 ESD 保护
- 人体模型 (HBM) : 4000V
- 机器模型 (MM) : 400V
应用领域
- 移动手机和平板电脑
- 便携式媒体播放器外设
