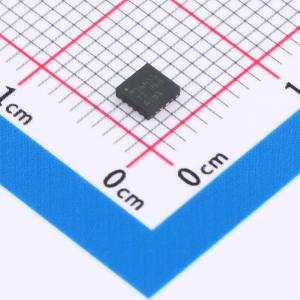

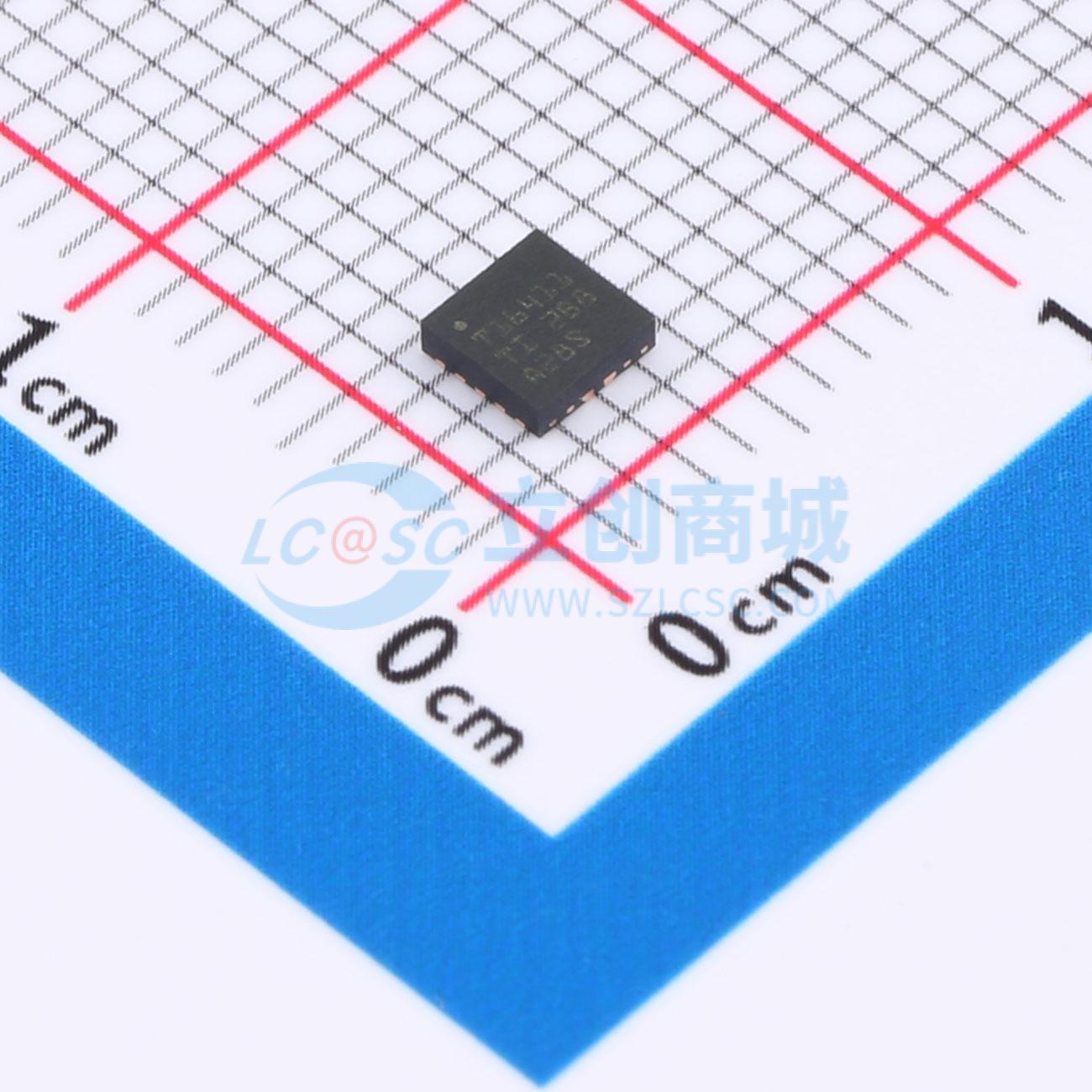

温馨提醒：图片仅供参考，商品以实物为准
TPS16411DRCR
电源和电流限制电子保险丝，具备输入到输出短路检测功能
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS16411DRCR
- 商品编号
- C31445940
- 商品封装
- VSON-10
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 工作电压 | 4.5V~40V | |
| 最大连续电流 | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 153mΩ | |
| 功能特性 | 短路保护；锁存保护；过温保护；过压保护；过流保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS1641x系列是集成了精确功率限制或电流限制的eFuse器件。该器件系列提供集成了过流保护、过压保护、输入到输出短路检测、过热保护的强健保护。TPS16410、TPS16411、TPS16414和TPS16415器件为负载提供15 W下±5%精度的功率限制，还可为瞬态过载或过流事件提供可配置的消隐时间。TPS16410、TPS16411、TPS16414和TPS16415可符合IEC60335和UL60730标准，用于低功率电路(LPCs)实现15-W功率限制。TPS1641x器件可防止相邻引脚短路和引脚对地短路故障。对于PLC和DCS模块中的背板电源保护这类应用，可通过ILIM引脚的电阻配置电流限制。TPS16412、TPS16413、TPS16416和TPS16417器件为负载提供1 A下±6%精度的电流限制，还可通过dVdT引脚提供输出压摆率控制，在上电时对大电容负载充电。TPS1641x具备输入到输出短路检测功能，可通过FLT引脚指示输入到输出短路。FLT引脚可作为数字输入连接到MCU，也可用于驱动外部PFET。该器件的工作结温范围为-40℃至+125℃。
商品特性
- 输入工作电压范围:功率限制器件为4.5 V 至 40 V，电流限制器件为2.7 V 至 40 V
- 可承受输出端最高-1 V的负电压
- 导通电阻典型值为152 mΩ
- 支持2 W 至 64 W 功率限制
- 支持0.03 A 至 1.8 A 电流限制
- 输入到输出短路检测，可通过FLT引脚指示
- FLT输出可用于诊断和驱动外部PFET
- 功率限制器件在15 W下功率限制精度为±5%
- 电流限制器件在1 A下电流限制精度为±6%
- 可配置过压保护
- 可配置过流保护(IOCP)
- 可配置瞬态电流消隐时间
- 配合外部FET可实现最高60 V的过压保护
- 可调节输出压摆率控制(dVdt)，实现浪涌电流保护
- 具备使能和关断控制
- 可在IOCP引脚实现输出负载电流监测
- 具备带热关断的过热保护(OTP)
- 采用小占位面积封装:QFN 3×3 mm，0.5 mm引脚间距
应用领域
- 冰箱和冷柜
- 烤箱
- 洗碗机
- HVAC阀门和执行器控制
- 通风设备
- 麻醉输送系统
- 符合IEC60335和UL60730标准的低功率电路(LPCs)15 W功率限制
- PLC和DCS模块背板电源保护
