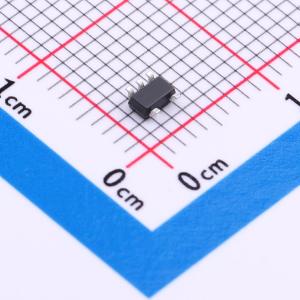

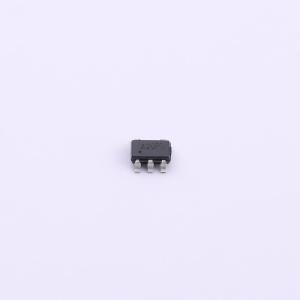

温馨提醒：图片仅供参考，商品以实物为准
TPCMP251-S5TR
5V、120ns低功耗推挽输出比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPCMP251-S5TR
- 商品编号
- C31359591
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 30pA | |
| 传播延迟(tpd) | 120ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 80dB | |
| 输出类型 | 推挽 | |
| 输出模式 | - | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 53uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | - | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | - | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输入失调电流(Ios) | 2pA | |
| 输入失调电流温漂(Ios TC) | - | |
| 响应时间(tr) | - | |
| 功能特性 | 内置迟滞；ESD保护 |
商品概述
该器件是低功耗、高速比较器，具有内部迟滞功能。其共模输入电压范围可超出电源轨100 mV。器件在每通道仅消耗50 μA静态电流的情况下，具有120 ns的传播延迟，这使其适用于低功耗应用。内部输入迟滞消除了由输入噪声电压引起的输出切换。器件采用推挽输出，支持轨到轨输出摆幅。其工作温度范围为-40°C ~ +125°C。
商品特性
- 电源电压：2.5 V ~ 5.5 V
- 低电源电流：每通道50 μA
- 传播延迟：120 ns
- 内部迟滞确保清晰的开关切换
- 失调电压：±4 mV
- 输入偏置电流：30 pA（典型值）
- 输入共模范围扩展至电源轨外100 mV
- 推挽输出
应用领域
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 接地或电源线检测
- 逻辑电平转换
- 电源
