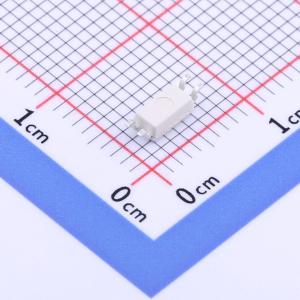

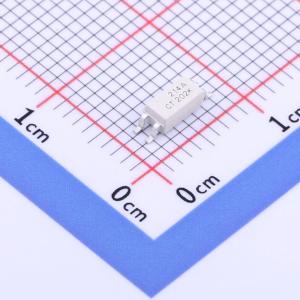

温馨提醒：图片仅供参考，商品以实物为准
CTH214A(T1)
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CTH214系列由一个光电晶体管与两个红外发光二极管光耦合组成，这两个红外发光二极管反向并联，采用4引脚半间距Mini-Flat DMC隔离器封装。
- 品牌名称
- CT MICRO
- 商品型号
- CTH214A(T1)
- 商品编号
- C2940729
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 40mV@20mA,1mA | |
| 上升时间(tr) | 9.8us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
CTH214系列由一个光电晶体管与两个红外发光二极管光耦合组成，这两个红外发光二极管反向并联，采用4引脚半间距Mini-Flat封装。
商品特性
- 高隔离度3750 VRMS
- 专利共面结构
- 多种电流传输比（CTR）可选
- 交流输入，晶体管输出
- 工作温度范围：-55℃至110℃
- 符合RoHS和REACH标准
- 符合无卤标准
- 认证：UL - UL1577（E364000）、VDE - EN60747-5-5（40039590）、CQC – GB4943.1、GB8898（15001123951）、IEC62368（FI/41119）
应用领域
- 开关模式电源
- 计算机外设接口
- 微处理器系统接口
