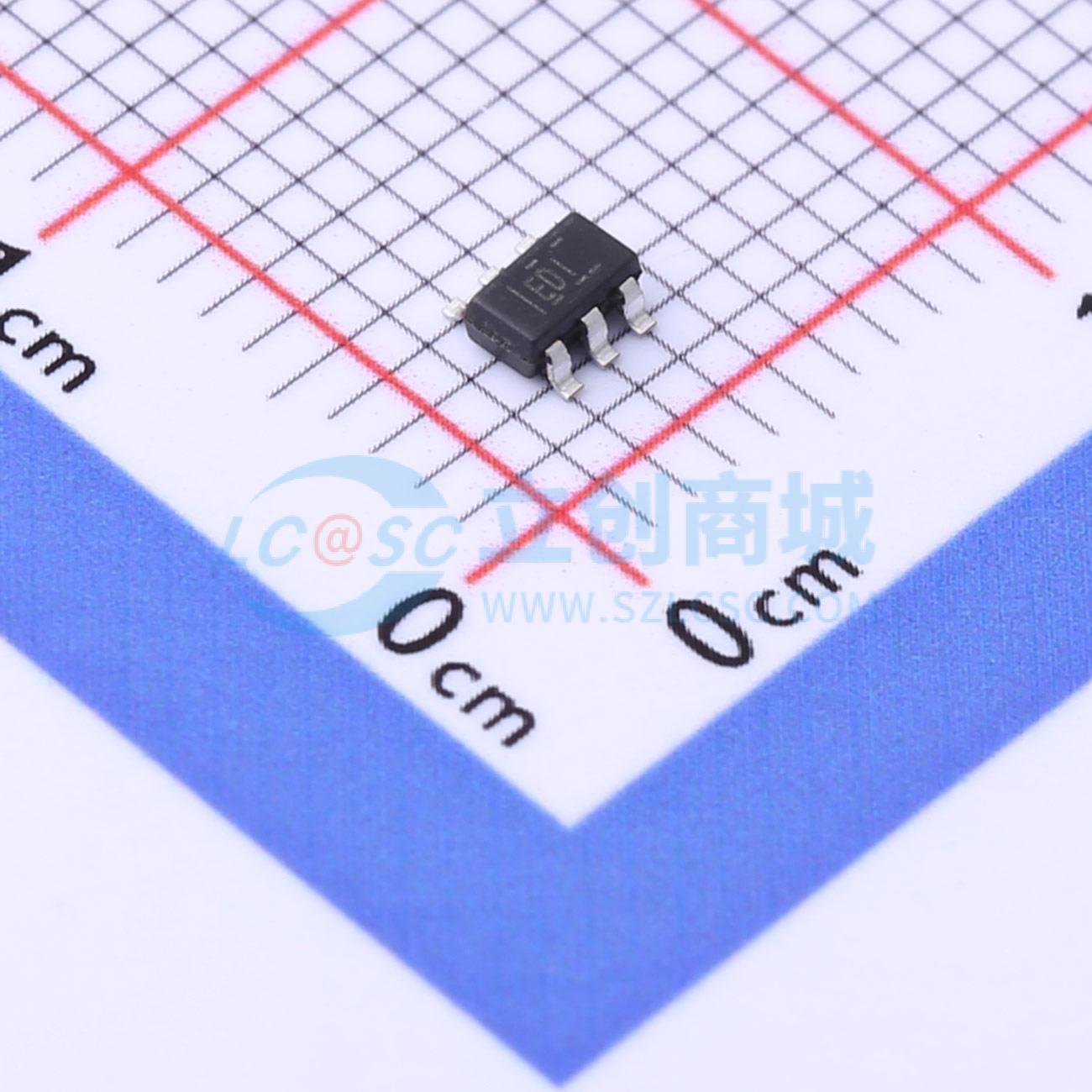

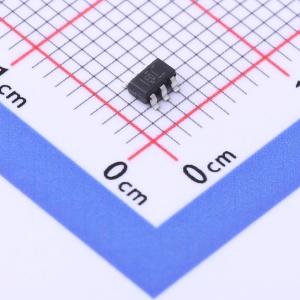

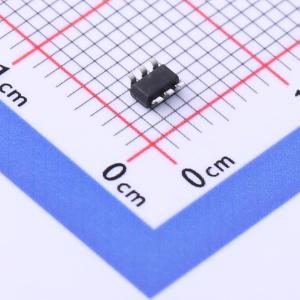

TP8100A1S6

停产内置基准源的16bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款精密的、连续自校准的模数 (A/D) 转换器，具有差分输入，采用小型 SOT23-6 封装，分辨率高达 16 位。板载 2.048V 参考电压，可提供 ±2.048V 的差分输入范围。使用 I²C 兼容串行接口，可在 2.7V 至 5.5V 的单电源下工作。可以 15、30、60 或 240 样本/秒的速率进行转换。板载可编程增益放大器 (PGA) 增益高达 8，允许以高分辨率测量较小的信号。在单转换模式下，转换后会自动断电，大大降低了空闲期间的电流消耗。设计用于需要高分辨率测量的应用，其中空间和功耗是主要考虑因素。
品牌名称: TECH PUBLIC(台舟)
商品型号: TP8100A1S6
商品编号: C2940632
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

TP8100A是一款精密、连续自校准的模数（A/D）转换器，具有差分输入，采用小型SOT23 - 6封装，分辨率高达16位。板载2.048V基准源提供±2.048V的差分输入范围。ADS1110采用与二进制补码兼容的串行接口，可在2.7V至5.5V的单电源下工作。 TP8100A可实现每秒15、30、60或240个样本的转换速率。板载可编程增益放大器（PGA）增益高达8，可对小信号进行高分辨率测量。在单次转换模式下，TPS8110在转换完成后自动断电，大大降低了闲置期间的电流消耗。 TP8100A专为需要高分辨率测量、且对空间和功耗有较高要求的应用而设计。典型应用包括便携式仪器、工业过程控制和智能变送器。

商品特性

超小SOT23 - 6封装的完整数据采集系统
板载基准源：精度：2.048V ±0.05%；温漂：5ppm/°C
板载PGA
板载振荡器
16位无丢码
积分非线性（INL）：最大为满量程（FSR）的0.01%
连续自校准
单周期转换
可编程数据速率：15SPS至240SPS
I²C接口 - 八个可用地址
电源：2.7V至5.5V
低电流消耗：240μA

应用领域

便携式仪器
工业过程控制
智能变送器
消费品
工厂自动化
温度测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	15Hz；240Hz；60Hz；30Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	是

	属性	参数值
	积分非线性	-
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	静态电流	240uA
