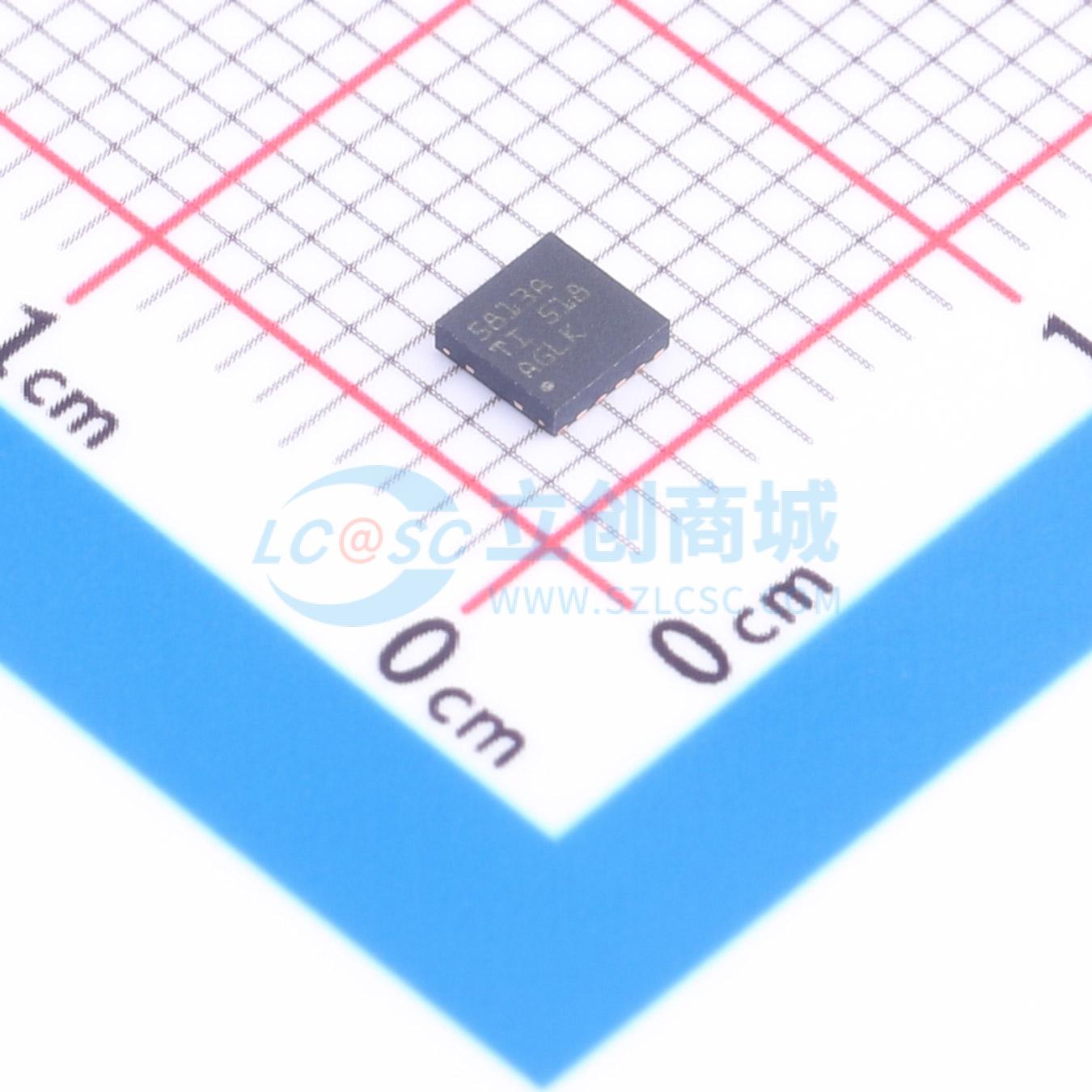

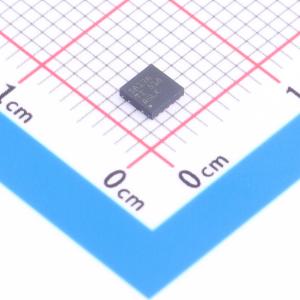

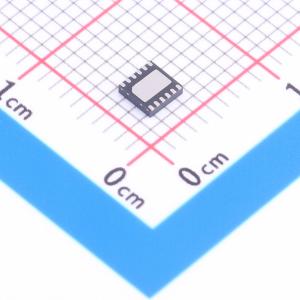

LP5813ADRRR

LP5811是一款集成自主动画引擎控制的同步升压型4通道RGBW LED驱动器。该器件支持0.5V至5.5V的输入电压范围，非常适合电池供电应用，在点亮LED时典型正常工作电流为0.4mA，具有极低的正常工作电流。集成的同步升压转换器可在宽工作电压范围内保持出色效率，维持LED亮度稳定。输出电压可根据不同LED的正向电压在3V至5.5V范围内以0.1V步长选择。该升压转换器不仅可为器件自身驱动的LED供电，还可为系统中的其他负载供电。若需要绕过升压转换器，VOUT可作为LED驱动模块的电源输入。该器件同时采用模拟调光和PWM调光方式，可实现出色的调光性能。每个LED的输出电流可在256级范围内调节，范围为0.1mA至25.5mA或0.2mA至51mA。8位PWM发生器可为LED亮度提供流畅的无音频噪声调光控制。自主动画引擎可显著降低控制器的实时负载。每个LED可通过相关寄存器配置，实现生动丰富的灯光效果。该器件可生成6MHz时钟信号，用于多器件之间的灯光效果同步。

• 逻辑引脚兼容1.8V、3.3V和5V
• 集成高效同步升压转换器
• VIN大于VOUT设定值时支持直通模式
• 关断时输入与输出真正断开
• 4路高精度恒流吸流输出
• 超低裕压
• 每个LED可配置PWM相移
• 超低功耗
• 支持模拟调光（电流增益控制）
• 支持全局1位最大电流设置，可选25.5mA或51mA
• 支持独立8位点电流设置
• 支持最高无音频噪声24kHz PWM调光
• 独立8位PWM调光分辨率
• 支持线性或指数调光曲线
• 集成自主动画引擎控制
• 支持独立LED点开路/短路检测
• 集成去鬼影功能
• 支持最高1MHz I2C接口
• 工作温度范围为-40℃ 至 85℃

• 便携式和可穿戴电子设备LED动画与指示
• 耳机及充电盒
• 电子烟
• 智能手表
• 游戏和家庭娱乐LED动画与指示
• 智能音箱
• RGB鼠标
• VR头戴设备
• 控制器
• 物联网(IOT)LED动画与指示
• 电子标签
• 可视门铃
• 网络设备LED动画与指示
• 路由器
• 接入点
• 工业HMI LED动画与指示
• 电动汽车充电桩
• 工厂自动化
