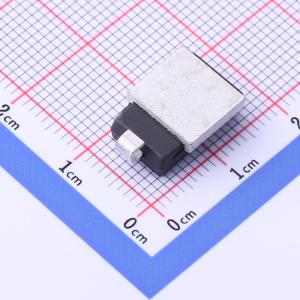

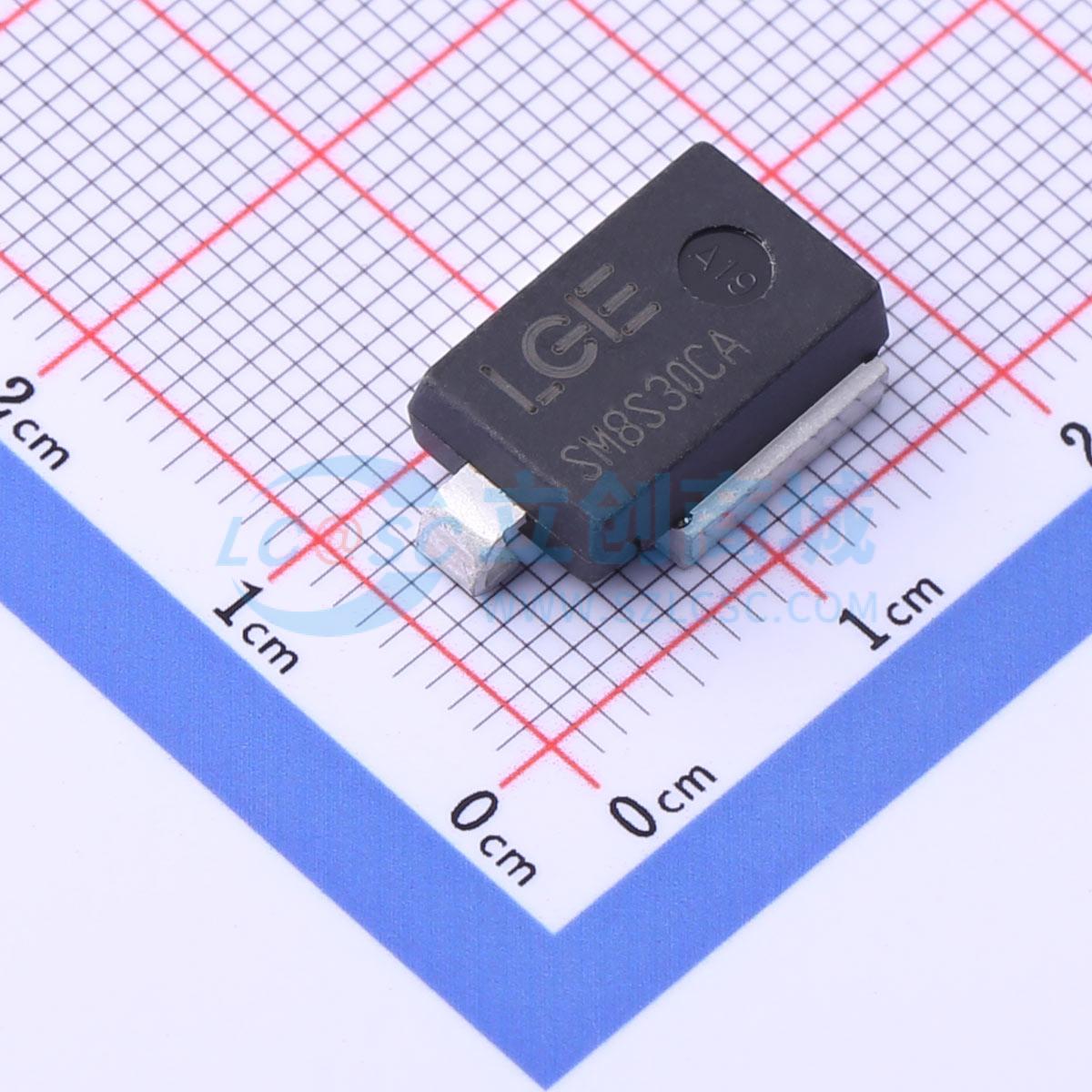

温馨提醒：图片仅供参考，商品以实物为准
SM8S30CA
双向TVS 30V截止 峰值脉冲电流：136A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：优化的玻璃钝化芯片。 结温（T_J）可达175℃，适用于高可靠性和汽车应用要求。 10/1000μs波形下，峰值脉冲功率能力为6600W，重复率（占空比）为0.01%。 符合ISO 7637-2 5a/5b和ISO 16750负载突降测试（因测试条件而异）。 通过AEC-Q101认证。 低漏电流。 低正向压降。 单向极性。 出色的钳位能力。 响应时间极快。 符合RoHS标准
- 品牌名称
- LGE(鲁光)
- 商品型号
- SM8S30CA
- 商品编号
- C2940164
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 4.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 136A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 33.3V | |
| 反向电流(Ir) | 150uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 优化的玻璃钝化芯片
- 具备 T_J = 175 ℃ 工作能力，适用于高可靠性和汽车应用要求
- 在 10/1000 μs 波形下，峰值脉冲功率能力达 6600 W，重复率（占空比）：0.01 %
- 符合 ISO 7637 - 2 5a/5b 和 ISO 16750 负载突降测试（因测试条件而异）
- 通过 AEC - Q101 认证
- 低漏电流
- 低正向压降
- 单向极性
- 出色的钳位能力
- 极快的响应时间
- 符合 RoHS 标准
