温馨提醒：图片仅供参考，商品以实物为准

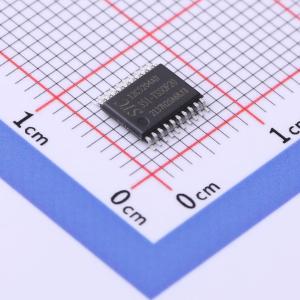

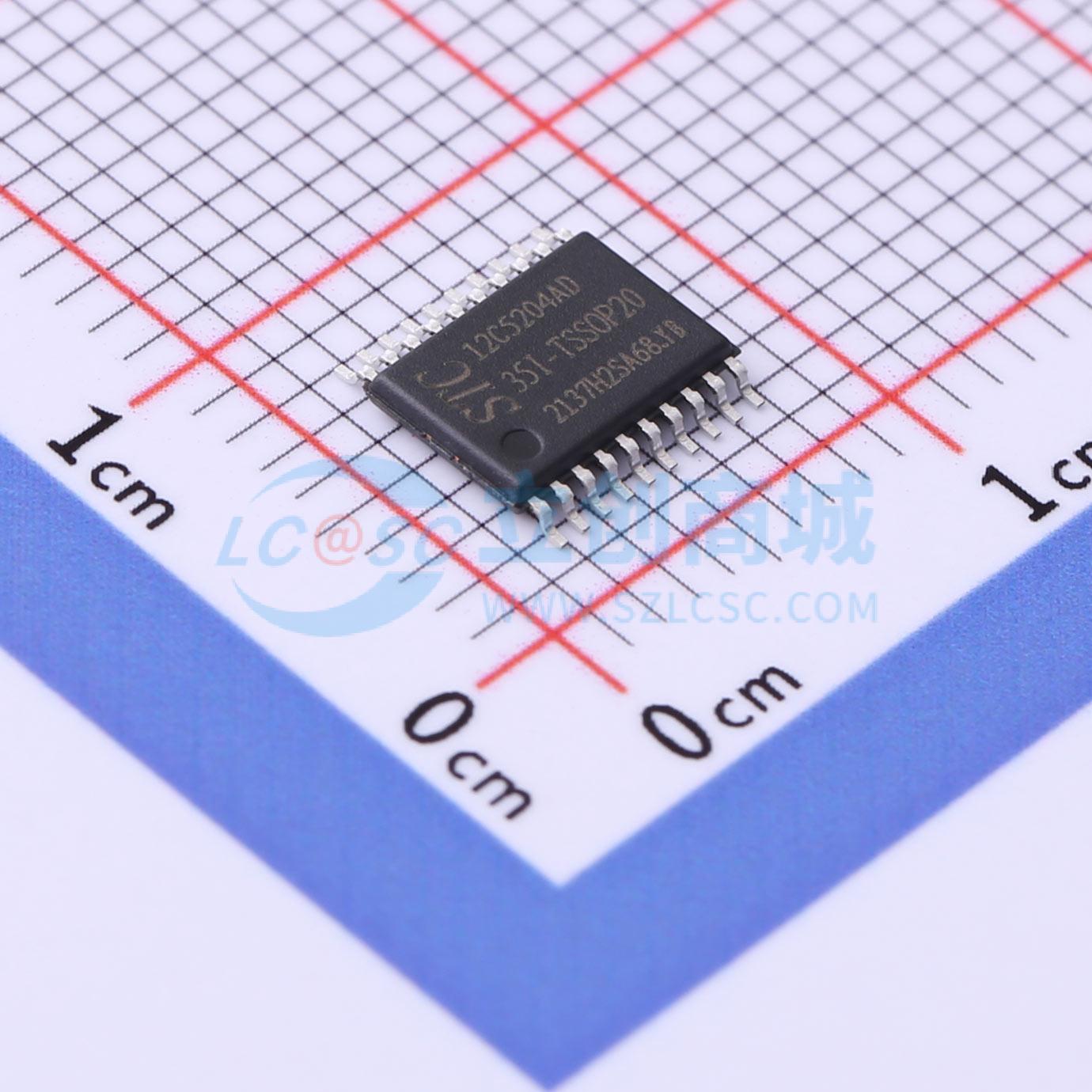

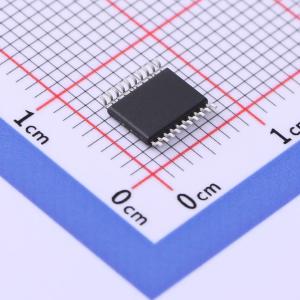

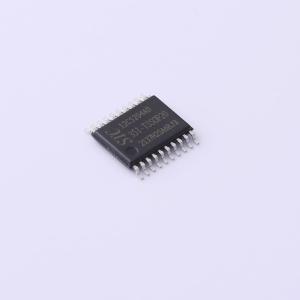

STC12C5204AD-35I-TSSOP20

1T 8051单片机，超低价，2路CCP/PCA/PWM，高速A/D

描述: 加密性强，高速8位A/D转换器，8通道，强抗静电，强抗干扰
品牌名称: STC
商品型号: STC12C5204AD-35I-TSSOP20
商品编号: C2939629
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

参数完善中

商品特性

高速：1个时钟/机器周期，增强型8051内核，速度比普通8051快6～12倍
宽电压：5.5～4.0V，2.2～3.6V(STC12LE5201AD系列）
增加第二复位功能脚/P1.2(高可靠复位，可调整复位门槛电压，频率<12MHz时，无需此功能)
增加外部掉电检测电路/P1.2，可在掉电时，及时将数据保存进EEPROM，正常工作时无需操作EEPROM
低功耗设计：空闲模式(可由任意一个中断唤醒)，掉电模式(可由外部中断唤醒)
支持掉电唤醒的管脚：P3.2/INT0, P3.3/INT1, T0/P3.4, T1/P3.5, RxD/P3.0, P3.7/CCP0,P3.5/CCP1, EX_LVD/P1.2
工作频率：0～35MHz，相当于普通8051：0～420MHz
时钟：外部晶体或内部RC振荡器可选，在ISP下载编程用户程序时设置
1K/2K/3K/4K/5K/6K字节片内Flash程序存储器，擦写次数10万次以上
256字节片内RAM数据存储器
片内EEPROM功能，擦写次数10万次以上
ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
8通道，8位高速ADC，速度可达30万次/秒，2路PWM还可当2路D/A使用
2通道捕获/比较单元(CCP/PCA/PWM)，也可用来再实现2个定时器或2个外部中断(支持上升沿/下降沿中断)
2个16位定时器，兼容普通8051的定时器T0/T1，2路PCA可再实现2个定时器
可编程时钟输出功能，T0在P3.4输出时钟，T1在P3.5输出时钟
硬件看门狗（WDT）
全双工异步串行口(UART)，兼容普通8051的串口
先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
通用I/O口(27/23/15个)，复位后为：准双向口/弱上拉（普通8051传统I/O口）可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但建议整个芯片不要超过90mA
超级加密，采用宏晶第六代加密技术
超强抗干扰：高抗静电(ESD保护)，整机轻松过2万伏静电测试；轻松过4KV快速脉冲干扰(EFT测试)；宽电压，不怕电源抖动；宽温度范围，-40℃～+85℃
速度快，1个时钟/机器周期，可用低频晶振，大幅降低EMI
超低功耗：掉电模式: 外部中断唤醒功耗<0.1uA；空闲模式: 典型功耗1.8mA；正常工作模式:2.7mA - 7mA；掉电模式可由外部中断唤醒，适用于电池供电系统
在系统可编程，无需编程器，无需仿真器，可远程升级
内部集成高可靠复位电路，外部复位电路可彻底省掉
大容量2048字节片内RAM数据存储器
高速：1个时钟/机器周期，增强型8051内核，速度比传统8051快7～12倍，速度也比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%
宽电压：5.5～3.8V，2.4～3.6V(STC15L2K60S2系列)
低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)
不需外部复位的单片机，ISP编程时8级复位门槛电压可选，内置高可靠复位电路
不需外部晶振的单片机，内部时钟从5MHz～35MHz可选 (相当于普通8051：60～420MHz），内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃～+85℃)，常温下温飘±0.6%(-20℃～+65℃)
支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2/INT3/INT4(下降沿中断)；CCP0/CCP1/CCP2/T0/T1/T2管脚；内部掉电唤醒专用定时器
8/16/24/32/40/48/56/60/61K字节片内Flash程序存储器，擦写次数10万次以上
大容量片内EEPROM功能，擦写次数10万次以上
ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
高速ADC，8通道10位，速度可达30万次/秒。3路PWM还可当3路D/A使用
3通道捕获/比较单元(CCP/PCA/PWM)，也可用来再实现3路D/A或3个定时器或3个外部中断(支持上升沿/下降沿中断)
6个定时器，2个16位可重装载定时器T0和T1兼容普通8051的定时器，新增了一个16位的定时器T2，并可实现时钟输出，3路CCP/PCA可再实现3个定时器
可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T1在P3.4输出时钟；T2在P3.0输出时钟，以上3个定时器/计数器输出时钟均可1～65536级分频输出；内部主时钟在P5.4/MCLKO对外输出时钟(STC15系列8 - pin单片机的主时钟在P3.4/MCLKO对外输出时钟)
超高速双串口/UART，两个完全独立的高速异步串行通信端口，分时切换可当5组串口使用
硬件看门狗(WDT)
SPI高速同步串行通信接口
先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
通用I/O口(42/38/30/26个)，复位后为：准双向口/弱上拉(8051传统I/O口)可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA
不需外部晶振的单片机，内部集成高精度R/C时钟(±0.3%)，±1%温飘(-40℃～+85℃)，常温下温飘±0.6%(-20℃～+65℃)
不需外部复位的单片机，内部集成高可靠复位电路，ISP编程时8级复位门槛电压可选
无法解密，宏晶第八代加密技术
大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟
超低功耗：掉电模式: 外部中断唤醒功耗<0.1uA；空闲模式: 典型功耗<1mA；正常工作模式:4mA～6mA；掉电模式可由外部中断或内部掉电唤醒专用定时器唤醒，适用于电池供电系统
在系统可仿真，在系统可编程，无需专用编程器，无需专用仿真器，可远程升级

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交4单
