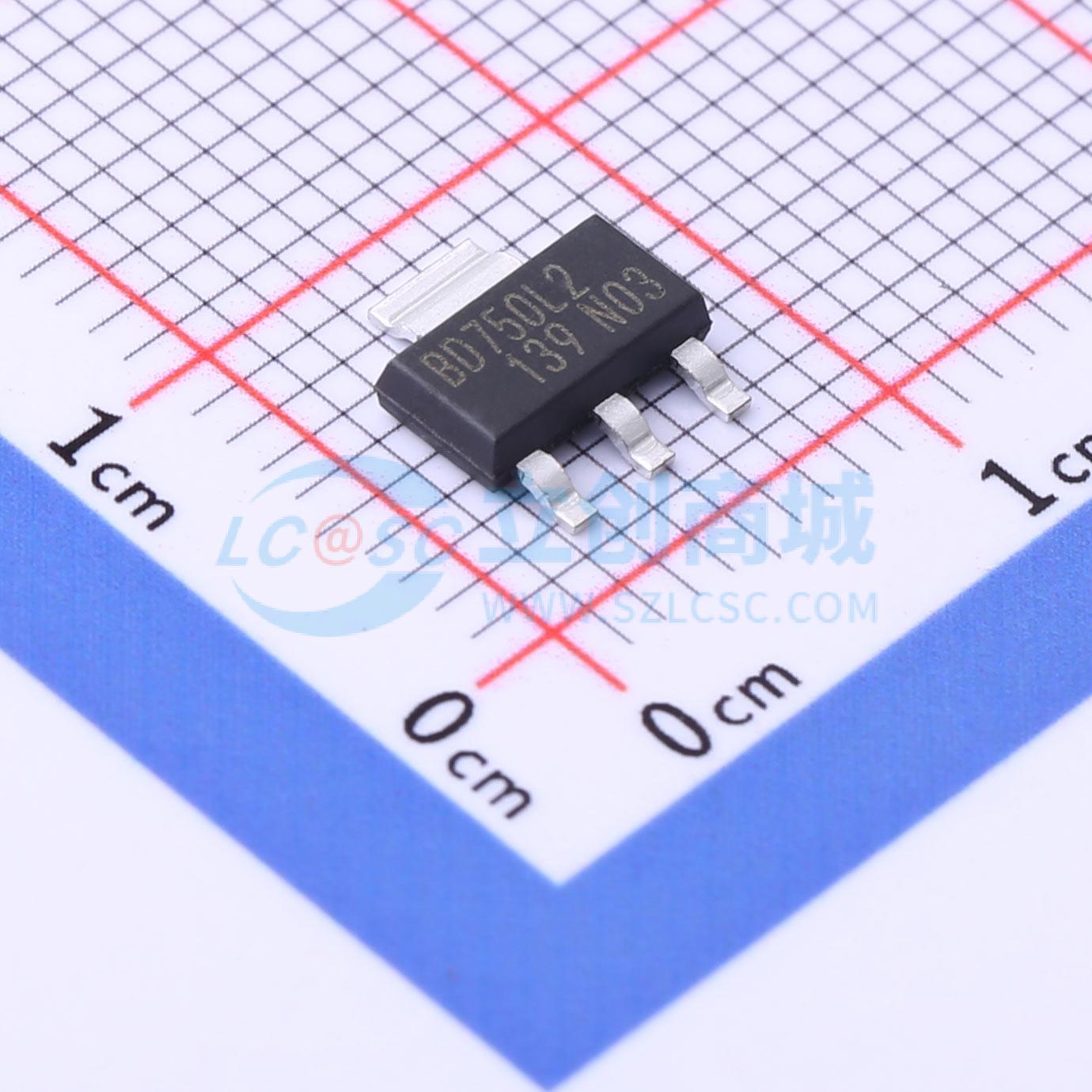

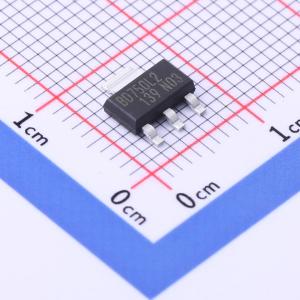

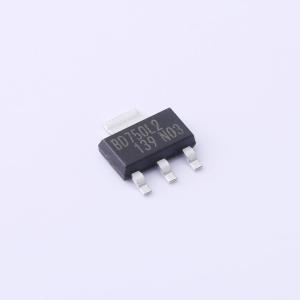

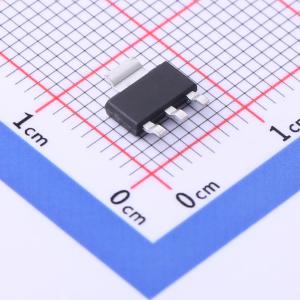

BD750L2FP3-CE2

超低静态电流LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低静态电流调节器，具有50V的绝对最大电压、±2%的输出电压精度、200mA输出电流和6μA（典型值）的电流消耗。因此，适用于需要直接连接到电池且电流消耗低的应用。可以使用陶瓷电容器来补偿输出电容器的相位。此外，这些IC还具有过流保护功能，以保护设备免受短路造成的损坏，并集成了热关断功能，以保护设备在过载条件下免受过载。
品牌名称: ROHM(罗姆)
商品型号: BD750L2FP3-CE2
商品编号: C2939036
商品封装: SOT-223-4F
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

BD7xxL2EFJ/FP/FP3 - C 是低静态电流稳压器，具有 50V 的绝对最大电压、±2% 的输出电压精度、200mA 的输出电流和 6μA（典型值）的电流消耗。因此，这些稳压器非常适合需要直接连接电池且电流消耗低的应用。陶瓷电容器可用于补偿输出电容器的相位。此外，这些 IC 还具备过流保护功能，可防止设备因短路而损坏，以及集成的热关断功能，可在过载条件下防止设备过热。

商品特性

超低静态电流：6μA（典型值）
输出电流能力：200mA
输出电压：3.3V 或 5.0V（典型值）
高输出电压精度：±2%
使用 PMOS 输出晶体管实现低饱和电压。
集成过流保护，防止 IC 因输出短路而损坏。
集成热关断功能，在过载条件下防止 IC 过热。
低 ESR 陶瓷电容器可作为输出电容器。
HTSOP - J8、TO252 - 3、SOT223 - 4(F)
三种封装类型

应用领域

汽车（车身、音频系统、导航系统等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	45V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	700mV@(200mA)
	静态电流(Iq)	6uA
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
