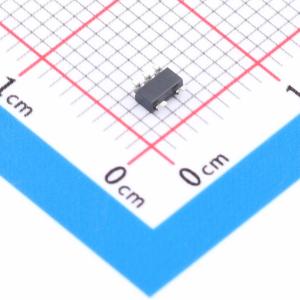

温馨提醒：图片仅供参考，商品以实物为准

TLV77328PDBVR

2.8V 300mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款小型低压降(LDO)线性稳压器，可提供300mA的输出电流。该LDO提供具有高PSRR的电压源，以及满足各种电路要求的负载和线路瞬态性能。具有1.4V至5.5V的输入电压范围，以及0.6V至3.3V的输出电压范围。这种灵活性使得此器件可用于多种应用。具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在LDO处于禁用状态时使输出快速放电，并提供已知的启动状态。EN输入允许外部逻辑信号启用或禁用稳压输出。该LDO在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 -40°C至 +125°C。
品牌名称: TI(德州仪器)
商品型号: TLV77328PDBVR
商品编号: C31261045
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	压差	270mV
	静态电流(Iq)	120uA
	功能特性	使能控制；内置软启动；过流保护；短路保护；输出放电；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TLV773 是一款小型低压降 (LDO) 线性稳压器，可提供300mA 的输出电流。该 LDO 提供具有高 PSRR 的电压源，以及满足各种电路要求的负载和线路瞬态性能。TLV773 具有 1.4V 至 5.5V 的输入电压范围，以及0.6V 至 3.3V 的输出电压范围。这种灵活性使得此器件可用于多种应用。TLV773 具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在 LDO 处于禁用状态时使输出快速放电，并提供已知的启动状态。EN 输入允许外部逻辑信号启用或禁用稳压输出。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 −40℃ 至 +125℃。该 LDO 采用标准 SOT-23(DBV) 和 1mm × 1mm X2SON (DQN) 封装。

商品特性

高PSRR高达80dB
1kHz时PSRR为72dB
1MHz时PSRR为55dB
输入电压范围为1.4V 至 5.5V
固定输出电压范围为0.6V 至 3.3V
输出电压精度为2%
3.3VOUT、DQN封装、300mA输出时压降为180mV
折返电流限制
有源输出下拉电阻
提供1mm × 1mm 4引脚X2SON (DQN)封装
提供5引脚SOT-23 (DBV)封装

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
摄像头模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	2.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	72dB@(1kHz)
